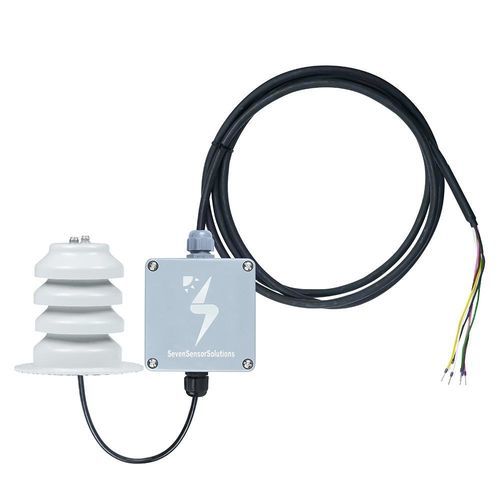

Pt1000-Temperatursensor 3S-AT-PT1000-MB

wandmontiertRohrmontiertModbus RTU

Produktbeschreibung
Der 3S-AT-PT1000-MB ist ein Umgebungstemperatursensor für PV-Anlagen und industrielle Anwendungen. Er misst die Lufttemperatur mit einem PT1000-Element und überträgt die Messwerte über RS485 im Modbus-RTU-Format. Das Gerät wird mit einem UV-stabilisierten Kunststoffstrahlungsschutz mit vier belüfteten Platten und einer vormontierten Befestigungsbasis geliefert.

Hauptmerkmale

• PT1000-Sensor für präzise Messung der Umgebungstemperatur.
• Digitale Schnittstelle RS485 (Modbus RTU) kompatibel mit Datenloggern und SPS.
• UV-stabilisierter Strahlungsschutz zur Minimierung von Strahlungsfehlern.
• Vormontierte Befestigungslöcher für schnelle, sichere Montage auf Flächen oder Masten.
• Entwickelt für PV-Anlagenüberwachung und industrielle Umgebungsmesstechnik.

Normen und Konformität
Entwickelt und gefertigt gemäß IEC 60751:2022 und IEC 61724-1:2021 (Anhang B). Genauigkeit entspricht Klasse A nach IEC 60751:2022.

Installation
Der Sensor wird mit vormontiertem Strahlungsschutz und Befestigungsbasis geliefert. Befestigen Sie die Einheit mit Schrauben durch die vorgesehenen Löcher an einer ebenen Fläche oder an einem Mast. Führen Sie die Kabel durch die mitgelieferte Kabelverschraubung und stellen Sie sicher, dass der Schutz nicht blockiert ist, damit Luft frei zirkulieren kann.

Zusätzliche Informationen

• Digitale Ausgabe: Modbus RTU über RS485 (bis 38400 Baud).
• Versorgungsspannung: 12 bis 30 V DC; Stromverbrauch: 15 mA @ 24 V DC.
• Gelieferte Kabel: 1 m 2x2x0,22 mm² L12YC11Y-TP PUR und 2 m 3x2x0,22 mm² L12YC11Y-TP PUR (UV- und witterungsbeständig).
• Gewährleistung: 2 Jahre.
• Ca.-Preisspanne: 145 EUR – 260 EUR.
• Lieferzeiten (geschätzt): kleine Bestellungen (≤5 Einheiten) ~1–2 Wochen; Großmengen (≤100 Einheiten) ~5–7 Wochen.

Technische Daten

• Artikelnummer: 3S-AT-PT1000-MB
• Sensor-Typ: PT1000
• Messbereich: -40°C bis +85°C
• Genauigkeit: ±0,1°C (Klasse A IEC 60751:2022)
• Auflösung: 0,1°C
• Daten-Ausgang: RS485 bis 38400 Baud
• Kommunikationsprotokoll: Modbus RTU
• Stromversorgung: 12 bis 30 V DC
• Stromaufnahme: 15 mA @ 24 V DC
• Kabel: 1 m 2x2x0,22 mm² L12YC11Y-TP PUR und 2 m 3x2x0,22 mm² L12YC11Y-TP PUR; UV- und witterungsbeständig
• Betriebstemperatur: -40°C bis +85°C
• Gehäusemaße: 80 x 82 x 55 mm (B x L x H)
• Schutzschirm Maße: Ø 105 mm x 100 mm
• Gewicht: 500 g
• Schutzart: IP67
• Gehäusematerial: ABS
• Sensorgehäuse Material: Edelstahlrohr
• Schirmmaterial: UV-stabilisiertes ABS
• Montagemethode: Boden-/Mastenmontage
• Norm: Klasse A gemäß IEC 60751:2022
