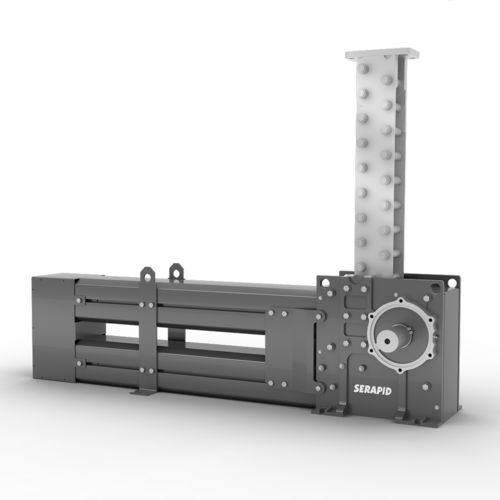

Elektrozylinder LinkLift

teleskopischZahnstangenSchubketten

Der LinkLift ist ein teleskopischer linearer Aktuator, der speziell für die vertikale Förderung hoher Lasten konzipiert ist. Er eignet sich für die Schwerlastförderung in der Industrie, Bühnen- und Aufzugstechnik sowie der Gebäudedynamik, zum Bewegen baulicher Elemente. Technische Grundlagen Der LinkLift ist im Wesentlichen eine Kette, die aus einer horizontalen Speicherposition in vertikale Arbeitsrichtung getrieben wird und damit die Last anhebt. Die Glieder dieser Kette sind blockförmig, mit quadratischem Querschnitt und zentrischem Schwerpunkt. Der Antrieb erfolgt über zwei oder vier Ritzel, Führungen unterstützen die mit der linearen Auswärtsbewegung einhergehende Verriegelung der Glieder. Das Liftsystem arbeitet dabei nicht frei stehend, sondern innerhalb der Führung der Last, z.B. in Wandschienen oder in einem Scherentisch. Um eine angefahrene Position zu halten, muss die Antriebswelle gebremst werden. Als Kette kann der LinkLift auch externe Zugkräfte aufnehmen, wie sie z.B. bei Erdstößen oder hohem Wellengang auftreten. Die Plattform ist stets nach unten fixiert, auch eine exzentrisch liegende Last beeinträchtigt die Stabilität nicht. In unseren Standardmagazinen wird die Liftkette in zwei Bahnen gespeichert, um die Speicherlänge gering zu halten. Daneben sind auch ‚flache‘ Magazine mit nur einer Bahn erhältlich, z.B. für Scherenhubtische. Weitere Konfigurationen realisieren wir auf Anfrage.
