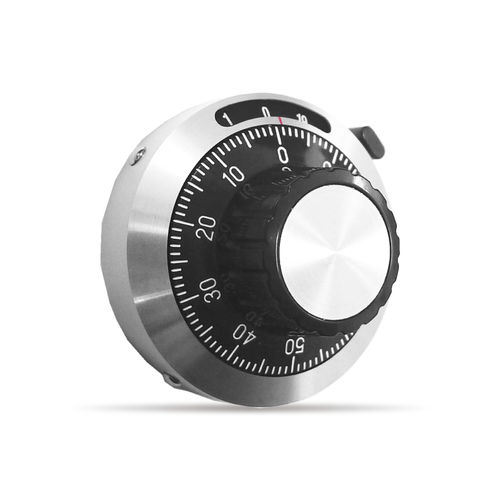

Stellknopf / mechanisch mit Positionsanzeige MF series

Produktübersicht

• MF-Serie: Analoge Ablesescheiben zur mehrgängigen Positionsanzeige an Potentiometern und Drehgebern

Hauptmerkmale

• Analoge Ablesung zur visuellen Zählung von Umdrehungen
• Sperreinrichtung bei ausgewählten Modellen
• Patentierte flexible Kupplung (modellabhängig)
• Betriebstemperaturbereich: -30℃ bis +60℃
• Leichtbauweise (ca. 15–50 g je nach Modell)

Abmessungen
Maßzeichnung verfügbar für MF (Datei: 尺寸图_SAKAE_计数旋钮_MF.jpg).

Modelle und Spezifikationen

• MF10-15B
  Anzahl Umdrehungen: 10
  Passender Wellendurchmesser (mm): Standard 3; Spezial 3,175, 4
  Kompatible helical-ohm Potentiometer (Wellenlänge 25 mm): 10HP, 25HP, 12HP, 12HHP, 12HPC
  Patentierte flexible Kupplung: Ja
  Sperreinrichtung: Ja
  Betriebstemperatur: -30℃ bis +60℃
  Masse: ca. 15 g
• MF10-15BD
  Anzahl Umdrehungen: 10
  Passender Wellendurchmesser (mm): Standard 3; Spezial 3,175, 4
  Kompatible helical-ohm Potentiometer (Wellenlänge 25 mm): 10HP, 25HP, 12HP, 12HHP, 12HPC
  Patentierte flexible Kupplung: Nein
  Sperreinrichtung: Ja
  Betriebstemperatur: -30℃ bis +60℃
  Masse: ca. 15 g
• MF20-22B
  Anzahl Umdrehungen: 20
  Passender Wellendurchmesser (mm): Standard 6; Spezial 3, 3,175, 4, 6,35
  Kompatible helical-ohm Potentiometer (Wellenlänge 25 mm): 10HP, 12HHP, 12HP, 12HPC, 25HP, 20HHP, 20HP, 46HD, 22HHP, 22HP
  Patentierte flexible Kupplung: Ja
  Sperreinrichtung: Ja
  Betriebstemperatur: -30℃ bis +60℃
  Masse: ca. 17 g
• MFn-46B
  Anzahl Umdrehungen: 3, 5, 10, 20
  Passender Wellendurchmesser (mm): Standard 6; Spezial 6,35
  Kompatible helical-ohm Potentiometer (Wellenlänge 25 mm): 20HP, 25HP, 20HHP, 22HP, 46HD, 22HHP
  Patentierte flexible Kupplung: Ja
  Sperreinrichtung: Ja
  Betriebstemperatur: -30℃ bis +60℃
  Masse: ca. 50 g

Download
Produktbroschüre (PDF) verfügbar.
