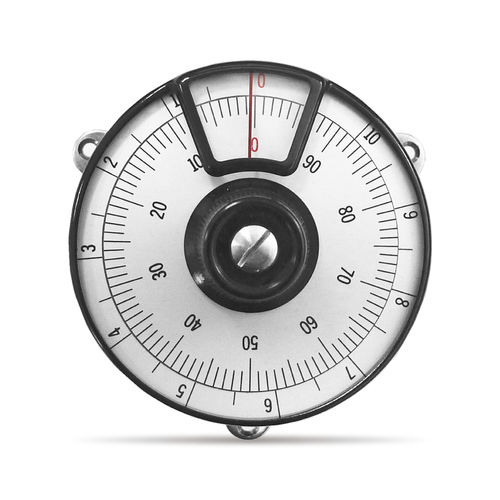

Analoger Umdrehungszähler MAn-55

mechanischEinbau

Produktübersicht
Das Analog‑Zifferblatt MA MAn-55 bietet visuelle Zähl- und Analoganzeige für Potentiometer- und Winkelmesser-Anwendungen. Entwickelt zur Integration mit Mehrgang-Potentiometern; kundenspezifische Skalen sind verfügbar.

Hauptmerkmale

• Analoge Anzeige zur Positions‑/Zählanzeige
• Optionen: kundenspezifische Skalierung, Frontplatte aus Acrylharz

Maße
Maßzeichnung auf der Produktseite verfügbar zur Montage- und Auswahlreferenz.

Parameter / Allgemeine Spezifikationen
Model No: MAn-55
Number of Turns-Counting: 3, 5, 10, 15, 20
Matching Shaft Dia. (mm): Standard 6; Special 6.35
Combinable Helicalohm Pot.: (passende Schaftlänge 18,5 mm) 25HP, 46HD
Lock Device: No
Operating Temperature Range: -55℃ to +105℃
Mass: Approx. 90 g

Spezialausführungen verfügbar
Spezielle Frontplatte: mit Acrylharzabdeckung.
Spezialmontageplatte: Sondermontageplatte wie in der rechten Zeichnung dargestellt.

Technische Daten

• Model No: MAn-55
• Umdrehungszählung: 3, 5, 10, 15, 20
• Passender Wellendurchmesser: Standard 6 mm; Spezial 6,35 mm
• Kombinierbar mit Helicalohm-Potentiometern: 25HP, 46HD (passende Schaftlänge 18,5 mm)
• Verriegelung: Keine
• Betriebstemperaturbereich: -55℃ bis +105℃
• Masse: ca. 90 g
• Sonderoptionen: Acrylfrontplatte; Spezialmontageplatte
