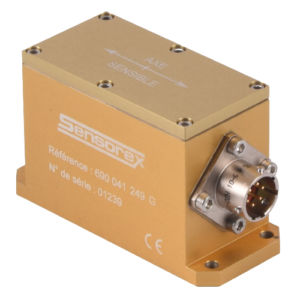

1-Achs-Neigungsmesser SX41200 series

mit Stromausgangmechanischoptisch

Die Neigungs-/Beschleunigungsmesser der Serie SX412xx von SENSOREX sind Messwertaufnehmer mit geschlossenem Regelkreis. Das Sensorelement ist ein Galvanometerpendel, das mit einem optischen Positionssensor verbunden ist. Diese Technologie ermöglicht sehr empfindliche Neigungsmesser (<0,5 Bogensekunden), ohne Hysterese, mit einer Genauigkeit in der Größenordnung von 1,10-4 des Messbereichs und mit einer großen Dynamik. Das Gerät wird mit einer einzigen ungeregelten Spannung (10V bis 30V DC) versorgt. Der Ausgang ist eine 4-20mA Stromschleife oder eine bidirektionale ±5V Spannung. Der Ausgang ist proportional zum Sinus des Winkels (Komponente der Erdbeschleunigung). Das robuste Gehäuse und die hydro-mechanische Dämpfung des sensiblen Elements ermöglichen den Einsatz des Geräts unter schwierigen Bedingungen (Stöße und Vibrationen). Theorie der Messung Wenn der Sensor einem bestimmten Winkel alpha ausgesetzt wird, bewegt sich die pendelnde Masse in Richtung der Neigung. Ihre Position wird erfasst und in einen Strom umgewandelt, der in das Galvanometer zurückfließt, um es in seine Ausgangsposition zurückzubringen. Dieser Strom, der proportional zur gemessenen Schwerkraft ist, wird durch einen Präzisionswiderstand gemessen und liefert den Ausgang. Diese Beschleunigung "a" ist gleich: a = g * sin α Mit g, der Schwerkraftbeschleunigung Nach der werksseitigen Einstellung von Vorspannung und Empfindlichkeit ergibt sich die Ausgangsspannung bzw. der Ausgangsstrom aus der folgenden Formel: Ausgangssignal = S * sin α + Vorspannung Mit: -S, die Empfindlichkeit des Neigungsmessers, ausgedrückt in V/g oder A/g. -Bias; die Ausgangsspannung (Strom) für eine Nullneigung (2,5V / 12mA). S und Bias sind im Messprotokoll enthalten, das mit jedem Produkt geliefert wird. Um den Winkel zu ermitteln, müssen Sie die folgende Formel anwenden: α = Arcsin((Ausgang-Vorspannung)/S)
