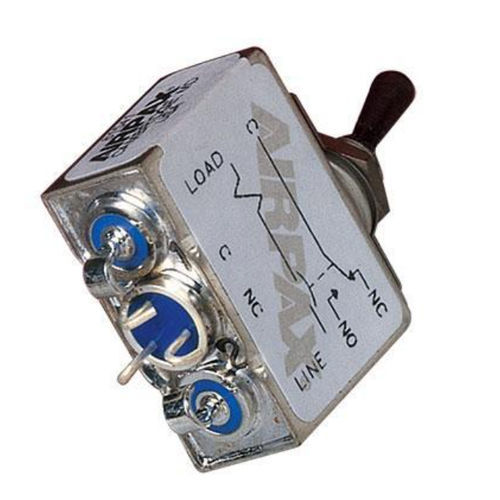

Hydraulisch-magnetischer Schutzschalter AP

KurzschlussÜberlastLeistung

Die magnetischen Schutzschalter der Airpax™ AP-Serie, die auch als Schutzschalterfamilie 202 bezeichnet werden, sind entweder als Gleichstrom-, 50/60Hz- oder 400Hz-Versionen und mit verschiedenen Verzögerungen erhältlich, um den Schutz an die spezifischen Anwendungsanforderungen anzupassen. Im Gegensatz zu thermischen Schutzschaltern ändert der AP seinen Auslösestrom über eine große Temperaturspanne nicht. Eines der wichtigsten Merkmale dieses Schutzes ist die "Auslösefreiheit", d.h. der Stromkreis bleibt bei einer Überlast nicht geschlossen, auch wenn der Griff in der EIN-Stellung gehalten wird. Der Verzögerungsmechanismus erkennt den Fehler und die Kontakte öffnen sich. Die Wasserdichtigkeit der Schalttafel wird durch eine O-Ring-Durchführungsdichtung und eine Silikongummi-Stopfbuchse in der Durchführungs/Griff-Baugruppe gewährleistet. Salzsprühnebeltests gemäß MIL-STD-202, Methode 101, Testbedingung B, ohne Anzeichen von Korrosion, elektrischen oder mechanischen Schäden. Typische Anwendungen sind Kommunikations-, Navigations- und Flugzeuginstrumente, Radar und Stromversorgungen. Der Airpax™ UP Circuit Protector mit UL-Anerkennung und CSA-Zertifizierung ist in Aufbau und Funktionsprinzip im Wesentlichen mit dem AP identisch. Er ist für den Betrieb bei 50 Volt DC bis 20 Ampere, 120 Volt 50/60Hz bis 15 Ampere und 240 Volt 50/60Hz bis 7,5 Ampere zugelassen. Der UP-Schutzschalter ist aufgrund der UL- und CSA-Kriechstromspezifikationen und der breiten Glasanschlüsse nur in einpoligen Einheiten erhältlich. Die UP-Serie bietet eine optionale FM-Zulassung (Factory Mutual Research), die für petrochemische Anwendungen vorgesehen ist. Die FM-Zulassung ist nur für einpolige, serienmäßig ausgelöste Geräte des Typs UP erhältlich.
