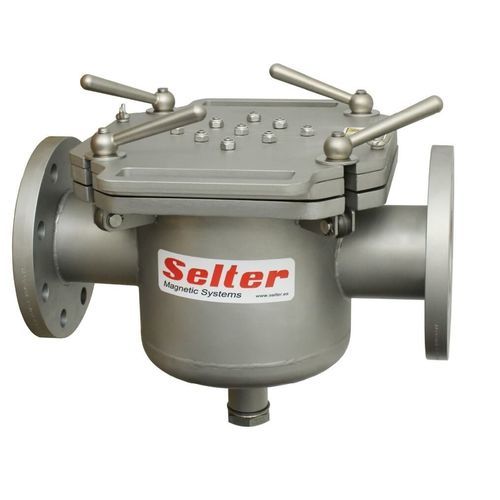

Flüssigkeitsfilter 20.54.320-100

PartikelhydraulischPatronen

Beschreibung
Zum Entfernen ferritischer Partikel aus flüssigen Produkten und zum Schutz von Hydraulik- und Kühlsystemen. Erhältlich in Ausführungen mit Einzelwand und Doppelwand, mit verschiedenen Durchflussoptionen und eindeutigen Modellkennzeichnungen.

Magnetfilter mit einfacher Wand
CODE | Durchfluss (l/min) | A (mm) | B (mm) | C (mm) | nº Stäbe | Druck | Gewicht (Kg)
20.54.320-100 | 300 | 206 | 316 | 211 | 9 | 10 bar | 29
20.54.321-100 | 375 | 256 | 366 | 211 | 14 | 10 bar | 31
20.54.322-100 | 475 | 306 | 416 | 228 | 19 | 10 bar | 52

Magnetfilter mit doppelter Wand
CODE | Durchfluss (l/min) | A (mm) | B (mm) | C (mm) | nº Stäbe | Druck | Gewicht (Kg)
20.54.300-100 | 300 | 256 | 366 | 228 | 9 | 10 bar | 39
20.54.301-100 | 375 | 306 | 416 | 228 | 14 | 10 bar | 54
20.54.302-100 | 475 | 324 | 466 | 228 | 19 | 10 bar | 60

Standardmerkmale

• Flansch Typ EN1092-1
• Gehäuse: AISI 304 Edelstahl
• Maximaler Druck: 10 bar
• Dichtung: Neoprendichtung
• Oberflächenbehandlung: Sandgestrahlt
• Magnetkomponente: Neodym-Dauermagnete der Güte N52
• Magnetische Flussdichte an der Oberfläche der Stäbe > 12.000 Gauss

Technische Spezifikationen

• Anwendungen: Abscheidung ferritischer Partikel in Flüssigkeiten, Hydraulikkreise, Kühlsysteme
• Verfügbare Ausführungen: Einzelwand und Doppelwand (Codes und Abmessungen oben aufgeführt)
• Durchfluss (l/min): 300, 375, 475
• Anzahl der Magnetstäbe: 9, 14 oder 19 je nach Modell
• Gehäusematerial: AISI 304
• Flanschnorm: EN1092-1
• Betriebsdruck: bis 10 bar
• Dichtung: Neopren
• Magnettyp: Neodym N52 (Oberflächeninduktion > 12.000 Gauss)
• Oberflächenfinish: sandgestrahlt

Zusätzliche Informationen
Sonderausführungen und -größen auf Anfrage verfügbar.
