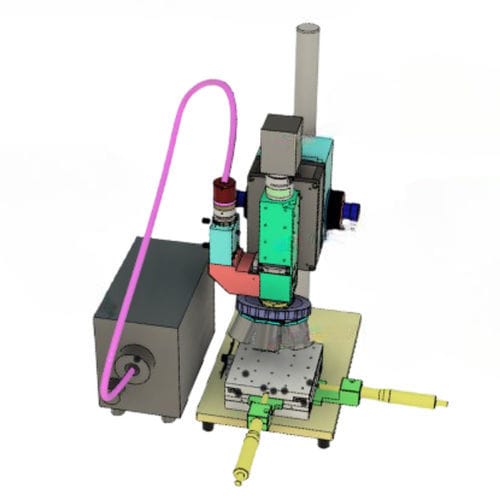

Digitale Kamera SDV series

Flächen2Dfür Mikroskope

Übersicht
Diese Kamera verwendet Sony InGaAs-Sensoren (SONY IMX990 / SONY IMX991), eingeführt im Mai 2020, und bietet Empfindlichkeit vom sichtbaren Bereich bis zum SWIR (400 nm–1700 nm). Sie ist für industrielle SWIR-Anwendungen konzipiert, z. B. die Rückseiteninspektion von Siliziumwafer-Mustern und IR-Mikroskopie.

USB3-Typ (Zusammenfassung)
Modell: SDV-990A-USB3 / SDV-991A-USB3
Sensor: SONY IMX990 / SONY IMX991
Auflösung: 1280(H) x 1024(V) / 640(H) x 512(V)
Pixelgröße: 5 µm x 5 µm
Abtastbereich: 6,4 mm x 5,12 mm (Diagonal = 8,2 mm) / 3,2 mm x 2,56 mm (Diagonal = 4,1 mm)
Schnittstelle: USB3.0
Verschluss: Globaler Verschluss
Wellenlängenbereich: 400 nm – 1700 nm
Bildrate: 12 Bit (bis zu 72 fps für IMX990; bis zu 137 fps für IMX991)
SNR: 51 dB
Stromversorgung: Eingang DC 12V
Objektivanschluss: C-Mount
Betriebstemperatur: 10 – 40 °C
Lagertemperatur: 0 – 60 °C
Abmessungen: 71,6 (B) x 61,5 (H) x 78,0 (T) mm (ohne Vorsprünge)

Camera Link-Typ (Zusammenfassung)
Modell: SDV-990A-CL / SDV-991A-CL
Sensor: SONY IMX990 / SONY IMX991
Auflösung: 1280(H) x 1024(V) / 640(H) x 512(V)
Pixelgröße: 5 µm x 5 µm
Abtastbereich: 6,4 mm x 5,12 mm (Diagonal = 8,2 mm) / 3,2 mm x 2,56 mm (Diagonal = 4,1 mm)
Schnittstelle: Camera Link
Ausgangsstecker: SDR26pin
Verschluss: Globaler Verschluss
Wellenlängenbereich: 400 nm – 1700 nm
Belichtungszeit: 20,3 µs – 2 s
Bildrate: 12 Bit (bis zu 72 fps für IMX990; bis zu 137 fps für IMX991)
SNR: 51 dB
Stromversorgung: Eingang DC 12V
Objektivanschluss: C-Mount
Betriebstemperatur: 10 – 40 °C
Lagertemperatur: 0 – 60 °C
Abmessungen: 71,6 (B) x 61,5 (H) x 78,0 (T) mm (ohne Vorsprünge)

Diagramm und Anwendungsbeispiele
Auf der Produktseite ist ein Diagramm der relativen Quanteneffizienz in Abhängigkeit von der Wellenlänge für die Sensoren IMX990/IMX991 verfügbar. Typische Anwendungsfälle: IR-Mikroskopie und Rückseitenaufnahmen von Siliziumwafern unter unterschiedlichen Beleuchtungsbedingungen.

Merkmale / technische Daten

• Sensortypen: SONY IMX990 (1,3MP) und SONY IMX991 (0,32MP)
• Sensortechnologie: InGaAs (SWIR-empfindlich)
• Wellenlängenempfindlichkeit: 400 nm – 1700 nm
• Auflösungen: 1280 x 1024 (IMX990), 640 x 512 (IMX991)
• Pixelgröße: 5 µm x 5 µm
• Abtastbereiche: 6,4 mm x 5,12 mm (IMX990), 3,2 mm x 2,56 mm (IMX991)
• Schnittstellen: USB3.0 (SDV-990A-USB3 / SDV-991A-USB3) und Camera Link (SDV-990A-CL / SDV-991A-CL)
• Ausgangsstecker (Camera Link): SDR26pin
• Verschluss: Globales Verschlusssystem
• Bildrate / Bit-Tiefe: 12 Bit; bis zu 72 fps (IMX990) und bis zu 137 fps (IMX991)
• SNR: 51 dB
• Belichtungszeit (Camera Link): 20,3 µs – 2 s
• Stromversorgung: Eingangsspannung DC 12V
• Objektivanschluss: C-Mount
• Betriebstemperatur: 10 – 40 °C
• Lagertemperatur: 0 – 60 °C
• Abmessungen: 71,6 (B) x 61,5 (H) x 78,0 (T) mm (ohne Vorsprünge)
• Hauptanwendungsbeispiel: Rückseiteninspektion von Siliziumwafer-Mustern; IR-Mikroskopie und weitere SWIR-Imaging-Aufgaben
