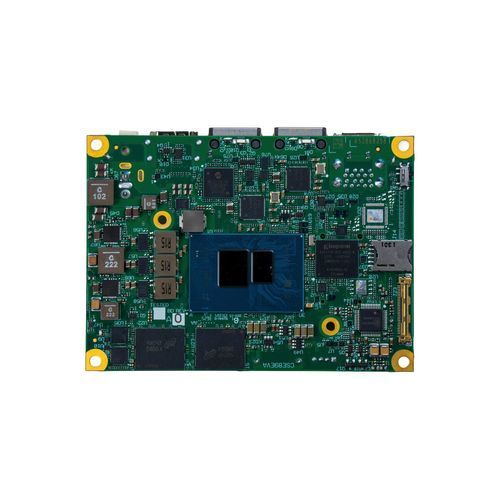

Single-Board-Computer / Pico-ITX PN SBC-pITX-ADL-N

Intel® Alder Lake-NSATA3M.2

Übersicht
Pico-ITX Single-Board-Computer für Edge-Anwendungen, basierend auf dem Intel® Atom™ Prozessor „Alder Lake N“ Embedded PC Client N Series. Kompaktes 100 x 72 mm Format mit LPDDR5-Speicher sowie erweiterten Multimedia- und Konnektivitätsoptionen.

Höhepunkte

• CPU: Intel® Atom™ Processor „Alder Lake N“ Embedded PC Client N Series (SKUs: N50, N97, N200, i3-N305)
• Grafik: Bis zu 2 unabhängige Displays (LVDS/eDP + HDMI); Intel® Gen12 UHD (Intel® Xe) bis zu 32 EUs; 4K60 HW-Decoding/-Encoding (HEVC/H.265, AVC/H.264, VP9, SCC), AV1 nur Decoding
• Speicher: LPDDR5-5200 verlötet, bis zu 16 GB, IBECC-Unterstützung
• Konnektivität: Bis zu 2x 2.5GbE, M.2 E-Key (Wi‑Fi+BT), M.2 B-Key (WWAN) mit Nano‑SIM-Unterstützung

Sicherheits- und Softwarefunktionen

• Integrierter Secure Boot zur Sicherstellung der Systemintegrität beim ersten Start
• OTA-Updates für sichere, entfernte Softwareverteilung
• Device Monitoring zur kontinuierlichen Überwachung von Status und Aktivität
• Yocto-basierte OS-Integration; unterstützte Images: Microsoft® Windows 11 IoT Enterprise LTSC, Edgehog OS
• Docker-Unterstützung für containerisierte Anwendungsbereitstellung
• Zertifizierte Sicherheitskonformität gemäß EN18031-1

Technische Daten

• Formfaktor: Pico-ITX, 100 x 72 mm
• CPU-Optionen: N50 (Dual Core 1,0 GHz / Turbo 3,4 GHz, 6W), N97 (Quad Core 2,0 GHz / Turbo 3,6 GHz, 12W), N200 (Quad Core 1,0 GHz / Turbo 3,7 GHz, 6W), i3-N305 (8 Kerne 1,0 / 1,8 GHz, Turbo 3,8 GHz, 9W/15W)
• Speicher: LPDDR5-5200 verlötet, bis zu 16 GB, IBECC
• Video: eDP 1.4b oder LVDS single/dual channel 18/24-bit; HDMI 1.4b; Auflösungen eDP bis 4096x2304, HDMI bis 3840x2160 @20–30Hz, LVDS bis 1920x1080
• Massenspeicher: Optionale eMMC 5.1 bis 128 GB; 1x SATA Gen3 (7p M Connector + 4p Power); 1x M.2 SATA (Socket 2, B-Key, 2242/3042/3052/2260)
• Netzwerk: Bis zu 2x 2.5GbE (RJ45); M.2 Wi‑Fi/BT (E-Key 2230); M.2 WWAN (B-Key) mit Nano‑SIM
• I/O: 2x USB 3.1 Gen2 (10 Gbps) Type-A; 3x USB 2.0 Header; 2x serielle Ports (RS-232/RS-422/RS-485) auf Header; HD-Audio-Codec mit S/PDIF Out und Mic In
• Erweiterung & Sicherheit: 2x I2C, 8x GPIO, 1x SPI auf Erweiterungsheader; optionaler TPM 1.2/2.0; Onboard-Lüfteranschluss; RST/PWR-Signale und Aktivitäts-LED auf Frontpanel-Header
• Stromversorgung: 12 V DC verkabelt; RTC-Knopfzelle
• Betriebssysteme: Microsoft® Windows 11 IoT Enterprise LTSC; Edgehog OS
• Betriebstemperatur: 0 °C bis +60 °C (Commercial)
• Abmessungen: 100 x 72 mm (3,93" x 2,83")
• Artikelnummer: PN SBC-pITX-ADL-N
