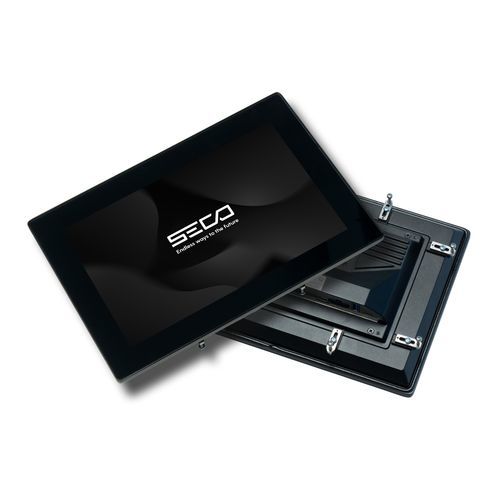

HMI mit Touchscreen Modular Vision 10.1 QCS6490

mit Touchscreenkapazitive Projektionstechnologiemit VESA-Montage

Präsentation
10,1-Zoll-HMI basierend auf Qualcomm® Dragonwing QCS6490, entwickelt für industrielle HMI- und Edge-Anwendungen mit Hochleistungs-CPU und NPU-Beschleunigung für KI am Edge.

Höhepunkte

• CPU: Qualcomm® Dragonwing QCS6490 (1x Cortex‑A78 @2,7 GHz, 3x Cortex‑A78 @2,4 GHz, 4x Cortex‑A55 @1,8 GHz)
• Grafik: Qualcomm® Adreno™ 643L (Gen11 UHD)
• Speicher: LPDDR5‑6400 verlötet, bis zu 12 GB (32‑bit, 2 Kanäle) mit IBECC
• Konnektivität: Gigabit Ethernet, RS‑232, RS‑485, CAN, USB, digitale I/O; optional Wi‑Fi + BT 5.0

Anzeige & Touch

• Display: 10,1", 1920 x 1080
• Helligkeit: 400 cd/m²; LED‑Lebensdauer: 50.000 Stunden
• Touch: P‑Cap projected capacitive mit 3,0 mm chemisch gehärtetem Deckglas

Massenspeicher & Storage

• eMMC 5.1 verlötet bis 64 GB (Boot‑Device)
• SD: 4‑bit Schnittstelle (Boot‑Device)

I/O & Schnittstellen

• USB: 1x USB‑C Dual Role, 1x USB 3.0 Type‑A
• Seriell: 2x RS‑232, 1x RS‑485
• Weitere: 1x I²C, SPI, 2x Digital In, 2x Digital Out
• Netzwerk: 1x Gigabit Ethernet (optional Wi‑Fi + BT5.0)

Stromversorgung & Umwelt

• Versorgungsspannung: +9 VDC bis +32 VDC
• Betriebstemperatur: 0 °C bis +60 °C

Sicherheit & Systemfunktionen

• Betriebssystem: Clea OS (Yocto)
• Sicherheitsfunktionen: Integriertes Secure Boot, OTA‑Updates, Device Monitoring und sichere OS‑Integration

Mechanik

• Abmessungen: 270 x 187 x 52 mm

Anwendungen & Ökosystem

• Geeignet für industrielle HMI‑Aufgaben, Überwachung, Sicherheitsanwendungen und Edge‑AI Use‑Cases
• Kompatibel mit SECO Application Hub und containerbasierten Deployments (Docker)
