Einführung
Seal Master Corporation ist ein führender Anbieter maßgeschneiderter, vollständig geformter, gewebeverstärkter aufblasbarer Dichtungen und Beutel für anspruchsvolle, regulierte und industrielle Anwendungen. Dieser Leitfaden gibt einen Überblick über die entscheidenden Faktoren, die das Design aufblasbarer Dichtungen beeinflussen: Geometrie, Dichtungs‑Konfigurationen, Applikationsgeometrie, Luftanschlüsse, Haltesysteme, Steuergeräte, Umweltaspekte sowie Aufbau/Materialien.

Geometrie
Seal Master Aufblasdichtungen funktionieren und aufblasen in drei Hauptrichtungen: axial (normal zur Montageebene), radial‑innen und radial‑außen. Jede Richtung hat Leistungsparameter wie Aufblas‑höhe (Hub) und zulässigen Biegeradius der Mittellinie. Diese Parameter werden von der Querschnittsgeometrie der Dichtung beeinflusst.

Typische Konfigurationen aufblasbarer Dichtungen
Es gibt viele Querschnittsformen, die entwickelt wurden, um eine breite Palette industrieller, Forschungs‑ und militärischer Anforderungen zu erfüllen. Profile werden nach ihrer Leistung in bestimmten Aufblasrichtungen ausgewählt und zusätzlich nach Befestigungsart unterschieden.

Gängige Halte‑/Konfigurationstypen

• Snap‑In Typ: Schwalbenschwanzartige Basis, die in eine passende Haltenut einrastet. Schnelle Montage und Austausch; der Halter bietet Unterstützung und Schutz.
• Bond‑In Typ: In eine Geradwandnut eingesetzt und verklebt; nützlich, wenn eine verklebte Montage bevorzugt wird.
• Encapsulated Typ: Dichtung wird durch Flachmaterial oder speziell geformten Kanal gehalten; ein aufblasbarer Schlauch betätigt eine feste Gummisohle zur Aufschlagfläche.
• Fasten Typ: Verwendet metallische Befestigungen (Stangen, Bolzen, Clips), die punktgeschweißt oder verschraubt werden können.
• Recessed Groove Typ: Typischerweise bei kleineren Durchmessern in radialen Modi verwendet und durch Spannung/Kraft gehalten; bei größeren Durchmessern können Bolzen eingesetzt werden.
• Drop‑In Typ: Entwickelt, um in eine Nut oder Lücke gesetzt zu werden und durch Schwerkraft und Geometrie ohne zusätzliche Haltevorrichtungen zu halten.

Definieren Sie die Geometrie Ihrer Anwendung
Zwei Hauptfaktoren bestimmen das Dichtungsprofil: Geometrie und Umgebung. Die Geometriedefinition umfasst verfügbaren Montageplatz, erforderlichen Hub, wie die Dichtung platziert wird und die mechanische Funktion. Eine Skizze oder Zeichnung der Anwendung ist sehr hilfreich, um Profil und Montagemethode zu bestimmen.

Typische Luftanschlüsse
Luftanschlüsse sind integrativ in Seal Master Aufblasdichtungen eingespritzt und bieten hohe Festigkeit sowie Konstruktionsintegrität. Die Basislage und der Zugang zur Luftzufuhr sollten beim Design berücksichtigt werden.

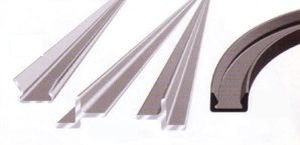

Haltesystem für aufblasbare Dichtungen
Eine korrekte Installation ist entscheidend. Ein Halter muss die Dichtung an Ort und Stelle halten, freies Aufblasen/Entlüften ermöglichen und die Dichtung vor Beschädigung schützen. Seal Master kann Metall‑ oder Elastomerhalter in Streifen‑ oder Kreisform liefern. Alternativ können Dichtungen durch bearbeitete Nuten in der Anwendung gehalten werden.

Steuergeräte
Einige Anwendungen erfordern gesteuerten oder zyklischen Betrieb. Steuerlösungen können Steuerkästen, Ventile, Regler, Manometer, Alarmanlagen und Kompressoren umfassen. Seal Master kann Steuergeräte für Anwendungen liefern, die diese erfordern; solche Geräte werden beispielsweise zum Betrieb von Dichtungen in Rettungsfahrzeugen oder anderen prozesskritischen Systemen eingesetzt.

Umweltaspekte der Anwendung
Umweltbedingungen bestimmen die Auswahl der Elastomer‑Verbindungen und der Gewebeverstärkung. Zu erfassende Bedingungen sind Temperaturbereich, chemische Exposition, Abrieb, UV‑Einstrahlung, Ozon und andere mechanische Belastungen. Die Materialauswahl erfolgt in Zusammenarbeit zwischen dem Kunden und Seal Master‑Ingenieuren basierend auf den Anforderungen der Anwendung.

Konstruktion & Materialien
Seal Master Aufblasdichtungen werden kundenspezifisch gefertigt, sind gewebeverstärkt und vollständig geformt, nicht einfache Extrusionen. Mehrere Kombinationen von Elastomeren und Verstärkungsgeweben werden eingesetzt, um geometrische und Umweltanforderungen zu erfüllen. Typische Elastomere und Gewebe sind unten aufgeführt.

Typische verwendete Elastomere

• Butyl
• Chloropren
• Epichlorhydrinha
• Ethylene‑Propylene
• Fluorkohlenwasserstoff (Viton®)
• Naturkautschuk
• Nitril (Buna N)
• Polyurethan
• Silikon
• Styrol‑Butadien (Buna S)

Typische Verstärkungsgewebe

• Dacron
• Kevlar®
• Nomex®
• Nylon

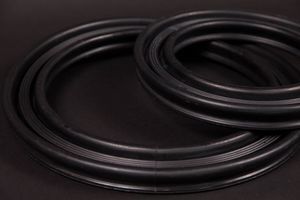

Maßgeschneiderte aufblasbare Dichtungen
Seal Master fertigt kundenspezifische aufblasbare Dichtungen; Tausende einzigartiger Profile wurden entwickelt, um unterschiedliche Anforderungen zu erfüllen. Das spezifische Profil, die Materialien und die Haltemethode werden anhand der Leistungsanforderungen der Anwendung bestimmt.

Technische Merkmale / Spezifikationen

• Manufacturer: Seal Master Corporation
• Product type: Fabric-reinforced, fully molded inflatable seals and bags
• Typical inflation directions: axial, radial-in, radial-out
• Retention options: Snap-In, Bond-In, Encapsulated, Fasten, Recessed Groove, Drop-In
• Air connections: integrally molded into the seal
• Control devices: valves, regulators, gauges, alarms, compressors (available when required)
• Typical elastomers: Butyl, Chloroprene, Epichlorohydrin, EPM, Viton®, Natural Rubber, Nitrile, Polyurethane, Silicone, SBR
• Typical fabrics: Dacron, Kevlar®, Nomex®, Nylon
• Customization: profiles are custom engineered to application geometry and environment; thousands of unique configurations exist
