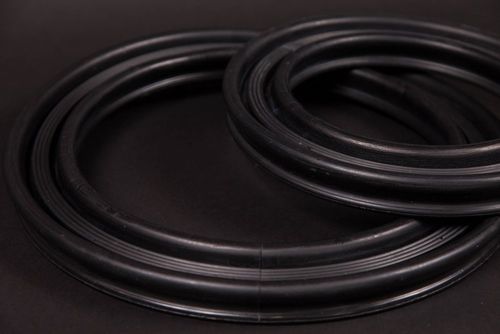

Toroid-Dichtung

NitrilNeoprenSilikon

Übersicht
Seal Master Corporation stellt gewebeverstärkte, kundenspezifische aufblasbare Dichtungen her, die für kontrollierte Bedarfsabdichtung in anspruchsvollen Industrieanwendungen ausgelegt sind. Die Dichtungen verfügen über eine vollständig vulkanisierte Elastomerkonstruktion mit integrierten Gewebeschichten zur Steuerung der Ausdehnung und zur Formstabilität unter Druck.

Wesentliche Merkmale

• Vollständig geformter Elastomerkörper mit integriertem Gewebeverstärkung für konsistente Geometrie
• Gesteuerte Ausdehnung zur Vermeidung von Überdehnung und zur Verbesserung der Wiederholgenauigkeit
• Ausgelegt für wiederholte Aufblaszyklen und präzise Kraftanwendung
• Bedarfsaktive Funktion — Abdichtung nur bei Druck
• Gleichmäßiger Kontaktdruck zur Kompensation von Oberflächenunregelmäßigkeiten und Toleranzen

Funktionsweise

• Im entlüfteten Zustand in einer Nut oder Aufnahme montiert
• Ein kompatibles Aufblasmedium (Luft, Wasser oder anderes Fluid) befüllt die Dichtung
• Die Dichtung expandiert und kontaktiert die Gegenfläche, um Abdichtkraft zu erzeugen
• Der Aufblasdruck korreliert mit der aufgebrachten Dichtkraft/Kompression
• Beim Druckabbau entlüftet die Dichtung für Zugriff oder Zyklus

Leistungsfaktoren

• Aufblasdruck vs. Dichtkraft — erforderlichen Druck zur Erreichung der Zielkraft spezifizieren
• Medienverträglichkeit — Elastomer entsprechend dem gewählten Aufblasmedium auswählen
• Zyklusfrequenz und Betriebszyklus — Material und Verstärkung für Hochzyklusanwendungen auswählen
• Kontaktgeometrie, Toleranzen und Oberflächenbeschaffenheit — beeinflussen Lastverteilung
• Betriebstemperatur und chemische Belastung — bestimmen die Materialwahl
• Verfügbarer Einbauraum und Nutauslegungsbeschränkungen

Typen aufblasbarer Dichtungen

• Gewebeverstärkte aufblasbare Dichtungen — für hochzyklische, präzise Anwendungen
• Kundenspezifische Profile — abgestimmt auf spezielle Geometrien und Leistungsanforderungen
• Nicht verstärkte Dichtungen — geeignet für einfachere, weniger anspruchsvolle Einsätze

Materialien und Konstruktionsoptionen

• Gängige Elastomere: EPDM (Wetter/ Ozonbeständigkeit), Silicone (hochtemperaturflexibilität), Viton® (chemische Beständigkeit), Nitrile (Ölbeständigkeit), Neoprene (ausgewogene Eigenschaften)
• Gewebeverstärkung steuert die Ausdehnung, verhindert Überdehnung und verlängert die Lebensdauer
• Materialauswahl richtet sich nach Temperatur, chemischer Belastung, mechanischer Beanspruchung und Aufblasmedium

Anwendungen und typische Einsatzzwecke

• Branchen: Luft‑/Raumfahrt, Pharma, Lebensmittelverarbeitung, Wasser & Abwasser, Kerntechnik und weitere kritische Bereiche
• Typische Einsatzzwecke: Flugzeugkanzeln, Tankabdichtungen, Abfüll‑ und Verpackungslinien, Ofen/Smokehouse‑Türen, Containment‑Systeme, Montagevorrichtungen

Konstruktion, Engineering und Anpassung

• Maßgeschneiderte Lösungen basierend auf Anwendungsanforderungen und Geometrie
• Engineering‑Beratung, Prototyping und Tests zur Leistungsvalidierung
• Werkzeuge und Ressourcen zur Unterstützung der Profilauswahl und Spezifikation

Installation und Wartung — bewährte Verfahren

• Nutdesign und Passung vor der Installation überprüfen
• Festgelegte Aufblasdrücke einhalten, um Überdruck zu vermeiden
• Aufblasmedium wählen, das mit dem Elastomer verträglich ist
• Regelmäßig auf Verschleiß, Umweltabbau und Gewebeexposition prüfen
• Für Wartungsfreundlichkeit und Einbauraum konstruieren

Technische Spezifikationen

• Konstruktion: vollständig geformter elastomerer Körper mit integriertem Gewebeverstärkung
• Verstärkung: Gewebeschichten zur Begrenzung der Ausdehnung und zur Erhaltung der Geometrie
• Aufblasmedium: Luft, Wasser oder kompatible Fluide (Elastomerverträglichkeit prüfen)
• Elastomeroptionen: EPDM, Silicone, Viton®, Nitrile, Neoprene
• Designeingaben: erforderlicher Dichtdruck, Nutgeometrie, Oberflächenfinish/Toleranzen, Betriebstemperatur und chemische Belastung
