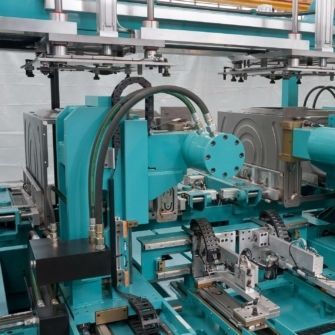

Metallteile-Produktionsanlage

automatischHochgeschwindigkeitkontinuierlich

Übersicht
Scott Pressen- und Montagelinie für Waschmaschinengehäuse. Entwickelt für Hochleistungsfertigung mit einer 800T‑Presse, die eine schnelle Zykluszeit von ca. 4,5 s (ohne Fundament) je nach Konfiguration erreicht. Zwei Materialzuführungsarten: Stapelzufuhr oder Coil‑Zuführung. Integriertes intelligentes Sicherheitssystem gemäß CE-Anforderungen.

Automatisch

• Vollautomatische Press‑ und Clinch‑Abläufe für Gehäusebaugruppen.
• Aufbau der Pressenlinie: Schweißpresseneinheit plus fünf in Reihe geschaltete Pressen für kontinuierliche Produktion.
• Materialzufuhr: wahlweise Stapel‑ oder Coil‑Beschickung.
• Clinch‑Prozess: Einsatz von BTM‑Werkzeugen und einem von Scott entwickelten hydraulisch‑mechanischen Mechanismus.

Geschwindigkeit

• Gesamtlänge der Anlage: 44 m.
• Produktionszykluszeit der Linie: bis zu 12 Sekunden (abhängig von der Konfiguration).
• Zykluszeit 800T‑Presse: ca. 4,5 s (ohne Fundament), konfigurati onsabhängig.

Sicherheit

• Transparente Schiebetüren als Schutzvorrichtungen, mit der Maschine verbunden und verriegelt; Überwachung durch eine Sicherheits‑SPS.
• Weitere Öffnungen sind durch Lichtvorhänge geschützt, um die erforderlichen Sicherheitsstandards zu erfüllen.

Stabilität

• Standardisierte, fortschrittliche und stabile Konstruktion von Scott.
• Automatische Werkzeugpositionierung für reproduzierbare Rüstvorgänge.
• Kompakter Aufbau der Pressen; in Standardkonfiguration üblicherweise keine speziellen Fundamente erforderlich.

Lärm

• Typischer Betriebspegel: ca. 80 dBA.

Charakteristika / Technische Spezifikationen

• Handelsbezeichnung: Washer Cabinet Press and Assembly Line.
• 800T‑Presse: Zykluszeit ca. 4,5 s (ohne Fundament) — abhängig von der Konfiguration.
• Aufbau der Pressenlinie: Schweißpresseneinheit + 5 in Linie geschaltete Pressen.
• Materialzufuhr: Stapel‑ oder Coil‑Beschickung.
• Clinch‑Linie: BTM‑Werkzeuge; hydraulisch‑mechanischer Mechanismus in Scott‑Ausführung.
• Gesamtlänge der Anlage: 44 m.
• Produktionszykluszeit (Linie): bis zu 12 s je nach Aufbau.
• Sicherheitsausstattung: transparente Schiebetüren mit Verriegelung, Sicherheits‑SPS, Lichtvorhänge an Öffnungen.
• Geräuschpegel: ~80 dBA.
• Platzbedarf Pressen: kompakt; in Standardausführung meist kein spezielles Fundament erforderlich.
