Vollautomatische Montagelinie

für Materialumschlagmit automatischem Be- und Entladenfür den Haushaltselektrogerätesektor

Produktbeschreibung

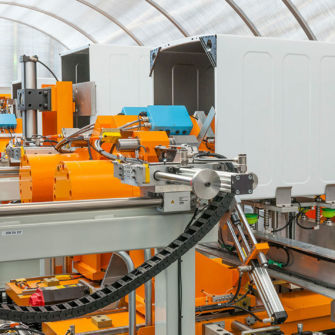

Die Scott-Montagelinie für Waschgehäuse ist ein vollautomatisches Clinch-Fügesystem, ausgelegt für die Serienproduktion. Die Anlage erreicht eine Zykluszeit von etwa 20 Sekunden bei einer Gesamtlänge von 22 Metern. Bauteile werden von einem Roboter geladen, der durch ein Vision-System geführt wird. Die Clinch-Stationen verwenden BTM-Werkzeuge und einen von Scott entwickelten hydraulisch-mechanischen Mechanismus. Das System ist CE-konform und arbeitet bei etwa 75 dBa.

Gehäusemontage

• Automatisch: Vollautomatische Clinch-Fügelinie für Waschgehäuse. Roboterbeschickung der Anbauteile, geführt durch das Vision-System. Automatische Zuführung der Fußschrauben mittels Vibrationsförderer/Schraubsystem mit präziser Drehmomentregelung. Die Clinch-Linie ist mit BTM-Werkzeugen und einem spezialisierten hydraulisch-mechanischen Mechanismus von Scott ausgestattet.
• Geschwindigkeit: Gesamtlänge der Anlage 22 Meter; übliche Produktionszykluszeit ca. 20 Sekunden pro Einheit.
• Sicherheit: Anlage vollständig geschützt durch transparente, verschiebbare Schutztüren, die mit der Maschine verbunden und verriegelt sind sowie von einer Sicherheits-SPS überwacht werden. Weitere Öffnungen sind durch Lichtvorhänge geschützt, um vorgeschriebene Sicherheitsstandards zu erfüllen.
• Stabil: Standardmäßiges, fortschrittliches und stabiles Strukturdesign von Scott. Automatische Ausrichtung der Werkzeuge und zuverlässiges Clinch-System für konstante Montagequalität.
• Lärm: Leiser Betrieb bei etwa 75 dBa.

Merkmale / technische Spezifikationen

• Zykluszeit: ca. 20 Sekunden pro Einheit.
• Gesamtlänge der Anlage: 22 Meter.
• Automatisierung: vollautomatische Clinch-Produktionslinie mit Roboterbeschickung, geführt durch Vision-System.
• Clinch-System: zuverlässige Clinch-Verbindungen mit BTM-Werkzeugen und spezialisiertem hydraulisch-mechanischem Mechanismus von Scott.
• Zuführung Fußschrauben: automatischer Vibrationsförderer mit genauer Drehmomentsteuerung.
• Sicherheitssysteme: transparente, verriegelte Schiebetüren; Sicherheits-SPS-Überwachung; zusätzliche Öffnungen durch Lichtvorhang geschützt.
• Normen: CE-konform.
• Geräuschpegel: ~75 dBa.
• Struktur: fortschrittliches, stabiles Strukturdesign; automatische Werkzeugausrichtung.
