Stromversorgungs-Steckverbinder ZH

DINeinpoligfür Hochstrom

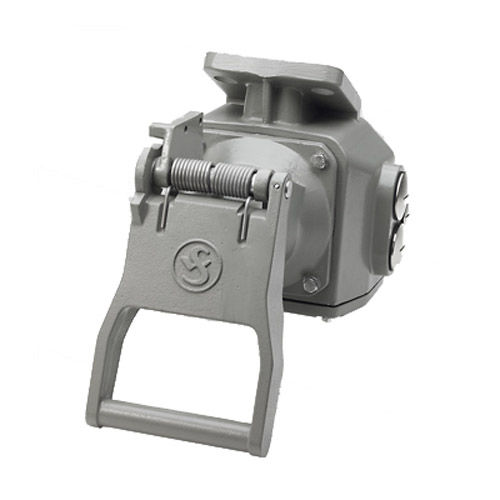

Die Steckverbindung entspricht den Bestimmungen der UIC 552. Schaltbau Steckverbinder der Baureihe ZH bewähren sich seit Jahren in der Bahnindustrie. Für alle im internationalen Verkehr eingesetzten Fahrzeuge, einschließlich Triebfahrzeuge, die mit einer Zugsammelschiene ausgerüstet sind, werden diese robusten Steckverbinder benötigt. Besondere Merkmale ZH-Stecker mit Anschluss- oder Verbindungskabel: UIC552-konform Gehäuse aus robusten und langlebigen Aluminiumdruckguss Anschlüsse: Massiv gedrehter Kontakt hoher Güte, Durchgangswiderstand gleichbleibend niedrig, Crimpanschluss 185 mm², Erdung: Schirmumlegung 25 mm², Anschluss an Steckergehäuse Konfektionierung des Steckers: Einseitige Anschluss- bzw. beidseitige Verbindungskabel in vorzugs- und individuellen Längen ZH-Kupplungsdose: UIC552-konform Gehäuse aus robusten und langlebigen Aluminiumdruckguss, Dosengehäuse mit Metallhandgriff Anschlüsse: Massiv gedrehter Kontakt hoher Güte, Durchgangswiderstand gleichbleibend niedrig, Anschlussstück mit Schraubanschluss M16 Erdung: Montagefläche und seitlich mit Schraubanschluss M10 Verriegelung des Steckers in der Dose Verbesserte Konstruktion: Einteiliges Dosengehäuse, symmetrisch aufgebaut, Montage links- und rechts am Fahrzeug, universelle Kabelausgänge, horizontal und vertikal, kurze Montagezeiten, einfache Montage und Wartung, optimierte Entwässerungsschraube zur Ableitung von Kondenswasser, Oberfläche pulverbeschichtet, konform zu BN918340 Verriegelungschloss, Montage links- oder rechts Optionaler Pilotkontakt zur Rückmeldung für Anwesenheit eines Steckers Erhöhte Korrosionsbeständigkeit gegen chemische Einflüsse,
