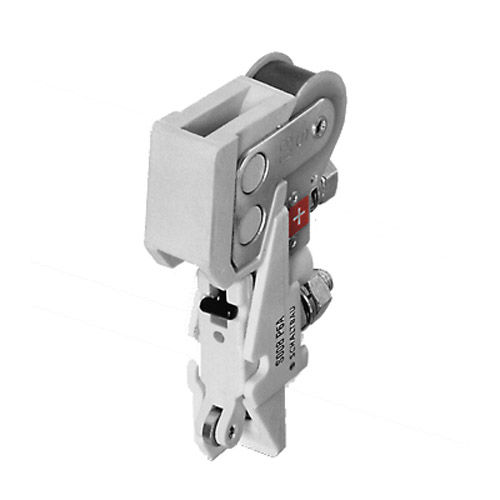

Nockenschaltelement S008 series

Schaltelemente mit permanent-magnetischer Blaseinrichtung sind nur für Gleichstrom geeignet. Deshalb ist auch auf den polrichtigen Anschluss zu achten. Durch ein (+)-Zeichen ist dieser erkennbar. Die jeweilige Stromstärke ist im Polblech eingeprägt. Ausführungen mit elektromagnetischer Blaseinrichtung Zur Erhöhung des Abschaltvermögens besitzen diese Nockenschaltelemente eine elektromagnetische Blaseinrichtung mit bandgewickelter Spule. Sie eignen sich zum Schalten von Gleich- und Wechselströmen. Beim Anschluss braucht die Polung nicht beachtet zu werden. Die jeweilige Stromstärke ist im Polblech eingeprägt. Besondere Merkmale S008 P5 und S008 P6 für Ith 25 A und 60 A: Permanent-magnetische Blasung zur Erhöhung des Abschaltvermögens bei Gleichspannung Polung der Anschlüsse muss beachtet werden S008 G und S008 K für Ith 25 A und 60 A: Elektromagnetische Blaseinrichtung mit bandgewickelter Blasspule zur Erhöhung des Abschaltvermögens Geeignet zum Schalten von Gleich- und Wechselspannungen Massive Kontakte, robuster Aufbau, hohe Lebensdauer Festkontakt und Kontaktbrücke mit Hartsilberauflage Kontaktkontrolle durch Wegdrehen der Lichtbogenkammer Einfache Montage: Befestigung mit nur einer Schraube Spezielle Varianten Auf dieser Seite sind ausschließlich Vorzugstypen dargestellt. Benötigen Sie eine spezielle Variante? Bitte sprechen Sie uns an! Vielleicht findet sich Ihr Schalt­element bei unseren Sonderausführungen. Wenn nicht, bei entsprechender Stückzahl liefern wir gerne auch kundenspezifische Ausführungen.
