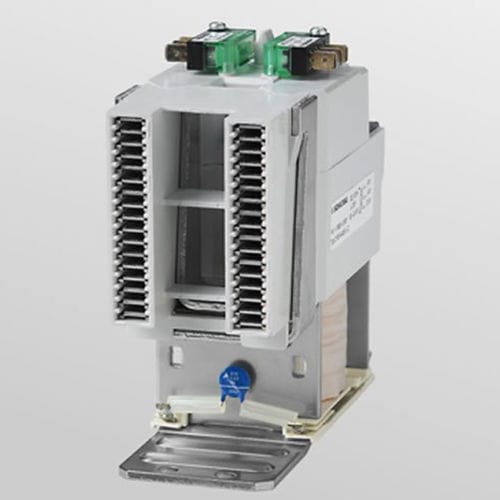

Magnetisch-induktives Schütz C195 series

HochspannungeinpoligIEC

Die Schaltbau C195 Serie steht für konfigurierbare, einpolige AC und bidirektionale DC Schließer- oder Wechslerschütze bis 1500 Volt Nennspannung und Dauerstrom bis 320 Ampere. Auf der modularen Baureihe C195 basieren vielfältige AC- oder DC-Schütze bis zu 1500 Volt Bemessungsisolationsspannung und 320 A Dauerstrom. Das C195 X kann Gleichspannung bidirektional schalten: Es verfügt über Blasmagneten und eine Lichtbogenlöschkammer. Die bistabilen Ausführungen benötigen keinen Strom im Dauerbetrieb und verhindern das Tiefentladen von Batteriesystemen. Der Magnetantrieb aller Ausführungen kann mit Spannungen von 24 bis 110 Volt Gleichspannung angesteuert werden, zwei Schnappschalter S870 melden den Schaltzustand der Hauptkontakte an die übergeordnete Steuerung. AC- und DC-Schütze der Baureihe C195 können Lasten häufig schalten. Entwickelt für den Einsatz in Schienenfahrzeugen, arbeiten sie auch bei extremen Temperaturen. Besondere Merkmale Kompakte Konstruktion – 1500 V Bemessungsisolationsspannung Unidirektionale DC-Ausführung C195 A mit Blasmagneten und Löschkammer Bidirektionale Ausführung C195 X – bis 1500 V Bemessungsisolationsspannung Bistabile Ausführungen als Tiefentladeschutz für Batterien Hilfskontakte mit Schnappschaltern Umgebungstemperatur: -40° C bis +70° C Anwendungen: Hohe DC-Lasten häufig schalten
