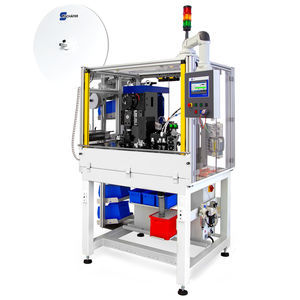

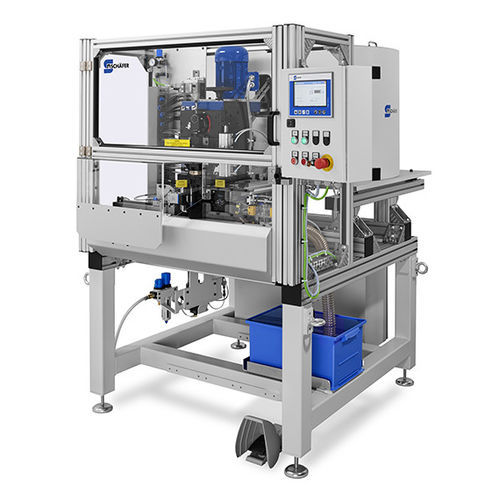

Crimpmaschine für Kabel PlugLine 345-3

für Kabelanschlussfür DrahtStecker

Übersicht
Der PlugLine 345-3 EXTENDED ist eine halbautomatische Crimpmaschine zum Einsetzen von Netzsteckern in 2‑ und 3-adrige geschirmte Leitungen. Sie ist für wirtschaftliche Serienfertigung ausgelegt und erzeugt gleichbleibend hochwertige Crimpverbindungen.

Verbindung mehradriger Kabel
Die Maschine ist für die effiziente Serienproduktion konzipiert und fertigt Crimpverbindungen von Einzelsteckbrücken an 2- und 3-adrigen geschirmten Leitungen. Die manuelle, geführte Kabelzuführung sorgt für reproduzierbare Ergebnisse.

Präzise Längenpositionierung und Abisolieren
Eine geschlossene Einführungsmaske und eine Farberkennung unterstützen die korrekte Zuführung durch den Bediener. Die Kabel werden manuell zu Referenzlängen geschnitten und abisoliert. Ein Vakuumsystem entfernt Isolations- und Drahtreste aus dem Arbeitsbereich.

Automatische Klemmenzuführung
Lose Netzstecker werden über ein Spiralförderband orientiert und über eine Zuführschiene zur Crimpstation transportiert, um einen unterbrechungsfreien Prozessfluss zu gewährleisten.

Sicherer Crimpvorgang
Der Bediener wird durch geschlossene Schutzhauben geschützt. Ein säulengeführter Crimplatz verbindet die geschirmten Leitungen mit den Netzsteckern. Sicherheitseinrichtungen überwachen die Hauben und unterbrechen den elektrischen Sicherheitskreis bei Öffnung.

Moderne Bedienoberfläche
Die Touchscreen-Steuerung (STI 2015) bietet eine intuitive, mehrsprachige Benutzeroberfläche, unterstützt Benutzerrollen und Betriebsarten und umfasst Vernetzungsfunktionen zur flexiblen Prozessintegration.

Optionen zur Qualitätssicherung
Optionales Crimpkraft-Monitoring mit Ausschneidevorrichtung verhindert das Weiterlaufen fehlerhaft gecrimpter Kabel und unterstützt die Inline-Qualitätssicherung.

Hohe Produktionsleistung und Qualität
Mit bis zu 1.450 Stück pro Stunde (abhängig von der Konfiguration) eignet sich die Maschine für die Serienfertigung. Die modulare Bauweise und hochwertige Komponenten reduzieren Rüstzeiten und sichern Langlebigkeit.

Konformität und Sicherheit
Die Maschine entspricht einschlägigen europäischen Richtlinien für mechanische und elektrische Sicherheit sowie elektromagnetische Verträglichkeit. Ein Handrad ermöglicht sichere Prüfungen nach Umrüstung und während der Wartung.

Hinweis zu Abbildungen
Produktabbildungen sind beispielhaft und können Optionen oder spezifische Ausstattungen zeigen.

Basisausstattung

• Crimpmaschine
• Zero-Cut-Modul
• Abisoliereinheit mit Auslösesensor
• Zuführtrichter für Steckbrücken
• Staubsauger
• Entnahmegreifer
• Fußschalter
• Abfallbehälter

Optionen / Erweiterungen

• Crimpkraftüberwachung
• Ausschneidevorrichtung für fehlerhafte Teile
• Farbensor
• Vernetzungsmodul
• Fernwartungsmodul

Technische Daten

• Verarbeitbare Materialien: 2- und 3-adrige geschirmte Leitungen
• Leiterquerschnitt: 0,5 – 4 mm² (je nach Konfiguration)
• Kabelflachmaß: Max. 10 mm
• Terminals: Einzelne Steckbrücken
• Antrieb: 0,75 kW Drehstrommotor
• Presskraft: 20 kN oder 30 kN
• Hub: 45 mm
• Schließhöhe: 160,5 mm
• Steuerung / HMI: STI 2015, Touchscreen
• Netzversorgung: 230 V, 50/60 Hz
• Druckluft: 6 bar
• Abmessungen (B x T x H): 1300 x 2000 x 1800 mm (ca., Basisausstattung)
• Gewicht: 380 kg (ca., Basisausstattung)
