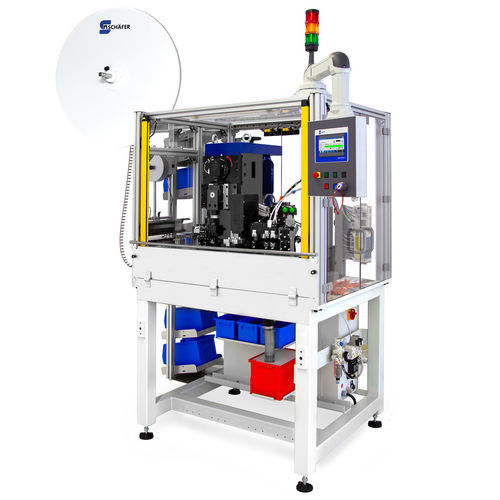

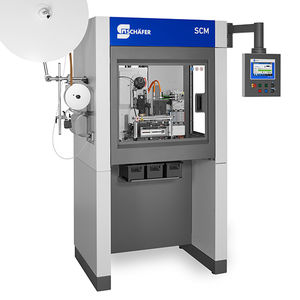

Crimpmaschine für Draht ProLine 640-LC

für Kabelfür Kabelanschlussautomatisch

Sichere Kabelproduktion
Die programmierbare Crimpmaschine ProLine 640 LC EXTENDED überzeugt mit einer Vielzahl von Funktionen und modernen Sicherheitsmerkmalen für eine sichere Kabelproduktion. Besonderes Merkmal der Maschine ist ein Sicherheits-Lichtvorhang, der einen virtuellen Schutzbereich um Gefahrenstellen bildet. Die Bedienung der Maschine ist dadurch einfacher denn je, da der Prozess sichtbar bleibt und keine physischen Barrieren den Arbeitsablauf behindern. Dieses kontaktlose Schutzelement schützt das Bedienpersonal zuverlässig, erlaubt die Zuführung des Leiters während der Verarbeitung und stoppt die Maschine beim Betreten der Gefahrenzone.

Programmierbare Positionen
Hohe Flexibilität in der Kabelproduktion wird durch die Servoantriebe in der Abisolier-, Crimp- und Querschlagseinheit erreicht. In Kombination mit dem integrierten Rezeptmanagement ermöglicht dies das einfache Umschalten auf voreingestellte Produktionen. Die Parameter zur Verarbeitung verschiedener Kabelvarianten sind vollständig gespeichert, z. B. Abisolier- und Nullschnittlängen sowie Positionen für das Crimpen und die Leiterentnahme.

Präzise Vorbereitung
Die Grundlage für die hervorragenden Crimpergebnisse der ProLine 640 LC EXTENDED bildet die präzise Vorbereitung in der Abisolierstation. Für Nullschnitt und Abisolieren ist die Maschine mit getrennten Messern ausgestattet. Dies führt zudem zu geringeren Betriebskosten durch längere Lebensdauer der Teile und reduzierte Stillstandszeiten. Zur Qualitätssicherung ist die Abisolierstation serienmäßig mit einer Funktion zum Abschneiden fehlerhafter Teile ausgestattet, die durch die optional integrierbare Crimpkraftüberwachung ausgelöst wird.

Einfache Inbetriebnahme
Die Maschine ist für den Einsatz aller gängigen Crimpapplikatoren ausgelegt und verfügt über einen Schnellspannmechanismus für werkzeugloses Spannen. Die bewährte Handkurbel ist enthalten, um die Bewegungen der Leiterzuführung und des Crimpvorgangs für Funktions- und Kollisionsprüfungen auszuführen. Der horizontal installierte Abstreifer für Kontaktstreifen ermöglicht das einfache Einlegen des Trägerstreifens und vereinfacht so die Einrichtung. Zudem werden potenzielle Einflüsse auf das Crimpergebnis durch Ablenkung des Trägerstreifens sicher vermieden.

Robustes Design
Die ProLine 640 LC EXTENDED zeichnet sich durch hohe Steifigkeit aus, die maximale Präzision in der Kabelproduktion gewährleistet. Dies sorgt für hochwertige Ergebnisse auch bei hohen Presskräften und komplexen Anwendungen. Der Arbeitsraum ist großzügig bemessen für hohe Flexibilität beim Umrüsten und für individuelle Erweiterungsoptionen.

Moderne Benutzeroberfläche
Das Steuersystem mit großem Touchscreen verfügt über eine intuitive Benutzeroberfläche für einfache und sichere Bedienung der Maschine in verschiedenen Sprachen. Die Auswahl unterschiedlicher Benutzerrollen und Betriebsarten sowie Funktionen zur Vernetzung ermöglichen flexible, moderne Prozessabläufe.

Hohe Bedienersicherheit
Die Sicherheit des Bedieners beim Betrieb der Crimpmaschine wird durch ein zeitgemäßes Sicherheitskonzept gewährleistet. Das Entfernen von Schutzabdeckungen und das Betreten von Gefahrenbereichen hinter dem Lichtvorhang unterbrechen den elektrischen Sicherheitskreis und stoppen den Verarbeitungsprozess. Außerdem erfüllt die Maschine vollständig die europäischen Richtlinien zu mechanischer und elektrischer Sicherheit sowie zur elektromagnetischen Verträglichkeit.

Standardausstattung

• Abisoliereinheit inklusive Nullschnittfunktion
• Ausschleifer für fehlerhafte Teile
• Maschinenschutz mit Lichtvorhang
• Fußschalter
• Arbeitsraumbeleuchtung
• Abfallbehälter

Optionale Ausstattung

• Crimpapplikator
• Crimpkraftüberwachung
• Spezifische Adernspannbacken
• Papierwickler mit Durchhangregelung
• Farberkennung
• Vernetzungsmodul
• Fernwartungsmodul
• Abstreifer für Kontaktstreifen
• Öler für längs- und quergebandelte Kontaktstreifen
• RFID-Benutzermanagement

Technische Daten
Verarbeitbare Materialien
Leiter: Ein- oder mehradrige, isolierte Leitungen
Leiterquerschnitt: bis zu 35 mm² [1]
Anschlüsse: längs- oder quergebandelte Streifen
Prozess
Abisolierlängen: max. 20 mm [1]
Abisolierlänge Außenmantel: min. 20 mm [1]
Leistung und Geometrie
Antrieb: 3 kW Drehstrommotor
Drehzahl Motor: 1420 rpm
Presskraft: 60 kN
Hub: 50 mm
Schließhöhe: 135.78 mm
Steuerung
HMI: STI 2015
Display: Touchscreen
Versorgung und Schnittstellen
Netzversorgung: 230 V, 50/60 Hz
Druckluft: 6 bar
Abmessungen und Gewicht
Breite x Tiefe x Höhe: 1200 x 1000 x 2350 mm [2]
Gewicht: 815 kg [2]

Hinweise
Abbildungen des Produkts sind exemplarisch und können Optionen sowie spezielle Ausstattungen zeigen. [1] Abhängig von der Ausführung von Leitern und Anschlüssen. [2] Ca.-Angabe in Grundkonfiguration, ohne Anbauteile wie Kontaktstreifenbefestigungsplatte und Spulenhalter.
