Computergesteuerte Koordinatenmessmaschine AM-DESK series

handbedientohne Armefür große Teile

Übersicht

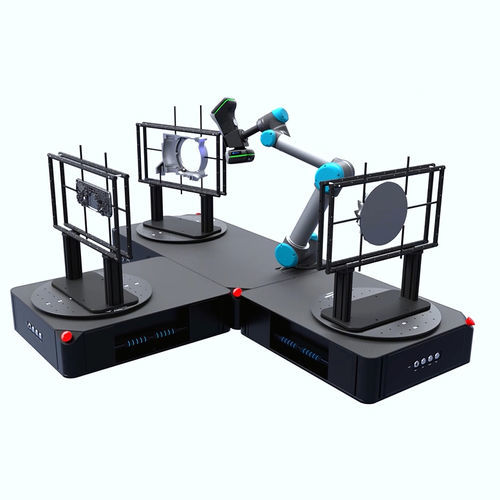

AM-DESK lässt sich mit kollaborativen Robotern und SCANOLOGY 3D-Scannern koppeln, um automatisierte, kontinuierliche 3D-Messungen von Bauteilen in der Produktion, im Labor und im Feld durchzuführen. Die Station führt unbeaufsichtigte Prüfsequenzen aus und erstellt Prüfberichte durch Abgleich der gemessenen 3D-Koordinaten mit CAD-Daten.

Software
Enthält DefinSight-Automation mit einer benutzerfreundlichen Oberfläche für die Mensch‑Maschine‑Interaktion. Die Software unterstützt mehrere Kommunikationsprotokolle zur Integration von Cobots, Mehrpositionspositionierern und Peripheriegeräten und ermöglicht automatisierte Messabläufe sowie Fernbedienung.

Hauptmerkmale

• Schnelle Inbetriebnahme: Plug-and-play für zügige Bereitstellung.
• Modulare Erweiterbarkeit mit Zubehör: 3D-Scanner, Cobot, Positionierer, Tray.
• Sicherheitsverkleidung und CE-Konformität zum Schutz des Bedienpersonals.
• Programmierung über SPS und Servomechanik; unterstützt automatisierte Kalibrierungsroutinen.
• Ein-Tasten-Start sowie manueller Betriebsmodus für flexible Nutzung.
• Unterstützt automatisierte Messsequenzen mit Mehrpositions-Positionierern und kollaborativen Robotern.

Leistung & Anwendungen
Ausgelegt für die automatisierte Prüfung von Guss-, Kunststoff- und Stanzteilen sowie anderen Komponenten bis 100 kg. Typische Anwendungen: Qualitätskontrolle, Fehlererkennung, Erfassung für Reverse Engineering, Rapid Prototyping und automatisierte Berichterstellung in Produktion und Labor.

Zubehör & Montage
Stationsgewicht ≈75 kg bei einer Stellfläche von ≈1 m². Typische Aufbauzeit ca. 5 Minuten bei 110–220 V Netzspannung; optionaler mobiler Wagen für schnelle Verlagerung. Arbeitet mit Plug-and-play-Positionierern zur Erweiterung des Arbeitsraums und sofortigen Änderung der Messpfade. Hinweis: AM-DESK Lite unterstützt keine Verbindung zu mehreren Positionierern und keine vollständig automatisierte Kalibrierung.

Sicherheit
CE-gekennzeichnet; beinhaltet serielle Not-Aus-Anordnung, akustische und visuelle Gefahrensignale sowie regelbare Kraft/Abstand über Servomechanik für sicheren Betrieb. In Kombination mit Cobots unterstützt die Station mehrstufige Kollisionsdetektion und Sensorsicherheitsdetektion zur Abschaltung bei abnormalen Zuständen.

Enthaltene / unterstützte Systemkomponenten

• Stationvarianten: AM-DESK (Standard), AM-DESK Lite
• Kompatible Module: 3D-Scanner, Cobot, Positionierer, Tray
• Typische unterstützte Cobots/Roboter: siehe Abschnitt Technische Daten

Technische Daten

• Typ: AM-DESK 60120 ; AM-DESK Lite
• Abmessungen: 1200 x 600 x 177 mm (47.2 × 23.6 × 7.0 in) ; AM-DESK Lite: 1200 x 600 x 180 mm (47.2 × 23.6 × 7.1 in)
• Gewicht: 75 KG (165.3 lb) ; AM-DESK Lite: 70 KG (154.3 lb)
• Drehtisch-Traglast: ≤125 KG (275.6 lb) ; AM-DESK Lite: ≤75 KG (165.3 lb)
• Max. Drehgeschwindigkeit Drehtisch: 50°/S ; AM-DESK Lite: 40°/S
• Kommunikationsschnittstelle: TCP/IP
• Unterstützte Roboter:
  • UR5
  • AUBO i5
  • JAKA ZU5
  • Han's E05-L
  • ELITE CS66 / EC66 / EA66
  • EFORT ECR5
  • FAIR FR5
• Stromversorgung: 110 V–220 V / 50–60 Hz ; AM-DESK Lite: 220 VAC / 50–60 Hz
• Spitzenleistung: 900 W ; AM-DESK Lite: 700 W
