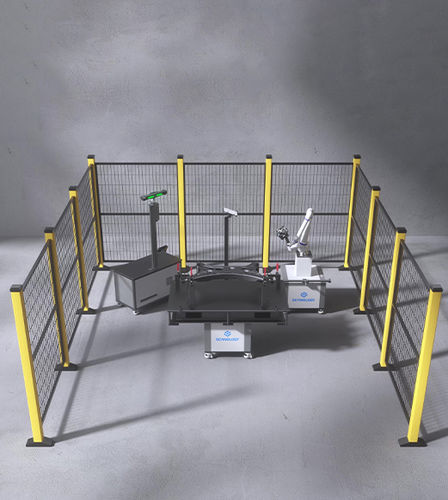

Dimensionsprüfsystem für raue Umgebungen AM-CELL C series

kontaktlos

Übersicht
Die AM-CELL C Series ist ein automatisiertes optisches 3D-Inspektionssystem, das einen 3D-Scanner, einen Roboter, die 3D-Digitalisierungssoftware DefinSight und eine zentrale Steuerplattform integriert. Entwickelt für komplexe Bauteile und mittelgroße bis große Strukturkomponenten, automatisiert es den gesamten Workflow von Bahnplanung und Messung bis zur Analyse. Modulare Einheiten ermöglichen flexible Layouts und Mehr-Positionierer-Betrieb, unterstützen Lasten von 200–1000 kg und bearbeiten Blech, Druckgussteile, geschweißte Baugruppen, Batteriepakete und mehr.

Wesentliche Funktionen

• Profi-Automessung: Automatisiert Bahnplanung, Messung und Analyse mit DefinSight 3D-Software und Parallelverarbeitung.
• Simulation & Validierung: Digital Measurement Room (DMR) bietet virtuelle Bahnplanung und Kollisionssimulation ohne Programmierkenntnisse.
• Vollautomatischer Betrieb: berührungslose optische Messung erkennt automatisch Löcher, Schlitze und Kanten; automatisiert Teileidentifikation, Scannen und Berichtserstellung.
• Intelligente Fehlervermeidung: Vision-basierte Verifikation von Teiletyp, Position und Spannvorrichtung zur Vermeidung von Fehlscans.
• Intelligente Daten & Überwachung: Direkter Import von Prüfergebnissen in MES/PLC/QMS; integriertes SPC und Trendanalyse für nachverfolgbare Qualitätssteuerung.
• Modulares Design & Skalierbarkeit: Standardmodule und Mehr-Positionierer-Setups ermöglichen flexible Einsätze von Einzelstationen bis zur Linienintegration.
• Für die Fertigung konzipiert: Hochpräzise Sensoren und automatische Kalibrierung sorgen für konsistente Messergebnisse unter rauen Bedingungen.
• Hochpräzise optische Messung: Optische 3D-Scanner der nächsten Generation erreichen bis zu 0,020 mm Genauigkeit bei bis zu 6,63 Millionen Messungen/s.
• Unbeaufsichtigte Auto-Kalibrierung: Umgebungsensoren überwachen Temperatur, Luftfeuchte und Beleuchtung und führen selbstständige Kalibrierung ohne menschliches Eingreifen durch.

Technische Daten
Typ: AM-CELL C13X | AM-CELL C18X
Platzbedarf: 4.0 m × 3.0 m | 5.0 m × 4.0 m
Roboter-Typ: Cobot, Reichweite 1300 mm | Cobot, Reichweite 1800 mm
Unterstützter 3D-Scanner: Vollständige Serie des optischen 3D-Messsystems von SCANOLOGY
Kommunikationsprotokolle: TCP/IP, USB 3.0, OPC UA
Erweiterte Kommunikation: Socket, Modbus-TCP (C13X); Socket (C18X)
Sicherheitsmodus: Aktiver Notausschalter + Sicherheit mit Kraftfeedback
Eingangsspannung: AC ~ 220 V / 50–60 Hz
Anlagenleistung: 1.5 kW (C13X) | 3.0 kW (C18X)

Drehteller-Optionen
Drehtellertyp: TT200 | TT500 | TT800 | TT1100
Tragfähigkeit: 200 kg | 500 kg | 800 kg | 1000 kg
Maximale Objektgröße: TT200: Ø ≤ 1200 mm H ≤ 1000 mm; TT500: Ø ≤ 1500 mm H ≤ 1200 mm; TT800: Ø ≤ 1800 mm H ≤ 1500 mm; TT1100: Ø ≤ 2200 mm H ≤ 1800 mm
Drehtellerleistung: 0.75 kW | 1.0 kW | 1.5 kW | 2.0 kW
Motortyp: Absolut-Servomotor

Anwendungen

• Luft- und Raumfahrt
• Formenbau
• Automobil
• Energie & Schwerindustrie
• Bahn und Schiffe
• Weitere Inspektionen von mittelgroßen bis großen Bauteilen

Eigenschaften / technische Merkmale

• Automatisierte optische 3D-Inspektion, die Scanner, Roboter und zentrale Steuerung kombiniert.
• DefinSight-Software für intelligente Bahnplanung, hochpräzise Messungen und automatische Berichterstellung.
• Unterstützt modulare Layouts und Mehr-Positionierer-Konfigurationen; skalierbar von Einzelstationen bis zur Produktionslinie.
• Hohe Genauigkeit: bis zu 0,020 mm bei hoher Messdurchsatzrate (Millionen Punkte/s).
• Unbeaufsichtigte multidimensionale Auto-Kalibrierung (Temperatur, Feuchte, Beleuchtung).
• Schnittstellen: TCP/IP, USB 3.0, OPC UA; optionale Socket / Modbus-TCP-Integration.
• Sicherheit: Aktiver Notausschalter kombiniert mit Kraftfeedback-Sicherheit.
• Drehtellervarianten für Lasten 200–1000 kg und Objekt-Durchmesser bis Ø ≤ 2200 mm.
