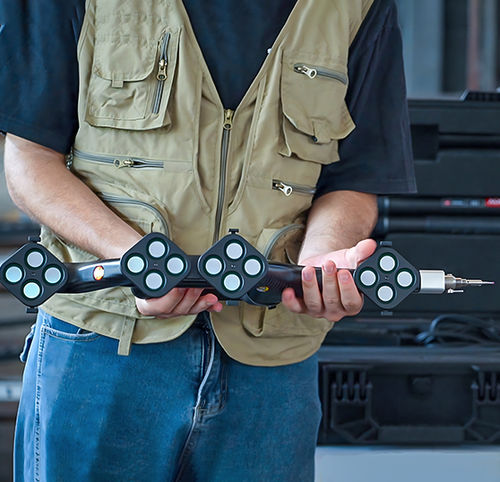

Terrestrisches Photogrammetriesystem NimProbe

mobilmit 3D-Kamera

Übersicht
Das NimProbe-System kombiniert den handgeführten i-Probe mit dem i-Tracker der nächsten Generation in einem leichten, vollständig drahtlosen Design. Entwickelt für hochpräzise Messungen an kleinen bis mittleren Bauteilen, vereint es Sondier- und Scan-Modi für Vorrichtungsprüfung, Referenzmarkierung und Maßhaltigkeitsprüfung in der industriellen Inspektion und Smart Manufacturing.

Hauptmerkmale

• Alles-in-einem: Sondieren und Scannen: nahtloser Wechsel zwischen hochpräzisem Sondieren und großflächigem 3D-Scanning; Probe- und Tracker-Daten in Echtzeit vereinigt.
• Leicht und tragbar: das System passt in einen Koffer für Transport und schnelle Inbetriebnahme vor Ort; mobile Messstation in ~1 Minute einsatzbereit.
• Hochpräzises Sondieren: genaue Messung geometrischer Merkmale wie Bohrungen, Kanten und Schlitze; unterstützt 500 mm Sondelänge für schwer zugängliche Bereiche.
• Großflächiges 3D-Scanning: der Tracker fungiert als handgeführter 3D-Scanner und erfasst Punktwolken mit Geschwindigkeit und Präzision; geeignet für Bauteile bis mehrere Meter.
• Großer Messbereich: empfohlene Bauteilgröße 0,1 m – 6 m; Messentfernung pro Tracker bis zu 4,2 m.
• Kontinuierliche Messung und flexibles Repositionieren: Echtzeit-Tracking von Position und Orientierung im Tracker-Sichtfeld; unterstützt stationsübergreifende Messungen und Mehrwinkel-Sondierung mit wenigen Markern.
• Flexible Konnektivität: Unterstützung für drahtlosen Modus für den Einsatz in der Werkstatt und kabelgebundenen Modus für stabile Leistung und Datensicherheit.
• Betrieb unter Industriebedingungen: erhält die Messleistung bei Vibrationen, Temperatur-, Feuchte- und unterschiedlichen Lichtverhältnissen; beinhaltet Occlusion-Compensation-Algorithmen.

Technische Daten

• Typ: NimProbe
• Volumetrische Genauigkeit (1): 0,059 mm (3,5 m) / 0,072 mm (4,2 m)
• Messentfernung (pro Tracker): 4,2 m
• Empfohlene Bauteilgröße: 0,1 m – 6 m
• Abmessungen i-Probe: 510 × 145 × 89 mm
• Gewicht i-Probe: 700 g
• Betriebstemperatur: 0–45°C
• Betriebsfeuchte (ohne Kondensation): 10–90% RF
• Anschluss: Kabelgebunden und Drahtlos
• Anzahl unterstützter Targets: 16
• Patente: ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• (1) Entspricht dem Standard ISO 10360-2
