Terrestrisches Photogrammetriesystem TrackProbe

mit 3D-Kamera

Produktübersicht
Das 3D‑Tastsystem TrackProbe, bestehend aus dem Tracking‑i‑Probe und dem optischen i‑Tracker, wurde für metrologische Messungen in der Werkstatt entwickelt. Als vielseitiger 3D‑Digitalisierer eignet sich TrackProbe für Werkstückspannungsanpassung, Referenzmarkierung sowie geometrische und dimensionelle Inspektionen von Maschinen und Bauteilen über große Messvolumen und lange Distanzen. Das System bietet portable, präzise und bedienerfreundliche Messungen unter rauen Produktionsbedingungen.

Wesentliche Einsatzgebiete

• Spannungsanpassung von Vorrichtungen
• Referenzmarkierung
• Geometrische Inspektion (Form und Gestalt)
• Dimensionelle Inspektion von Maschinen
• Messung von kleinen bis sehr großen Bauteilen

Highlights

• Messvolumen bis zu 49 m³
• Probreichweite 500 mm (Probelänge ohne Tastspitze)
• Durchgehende Messung ohne Umpositionierung
• Einfache Tracker‑Verschiebung mit wenigen Markern
• Nahtloser Workflow zwischen Scannen und Tasten
• Kabelgebundene und drahtlose Datenübertragung

Leistung und Umgebung

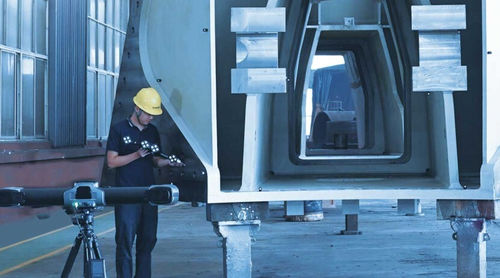

In Kombination mit dem i‑Tracker (großes Sichtfeld) kann das i‑Probe Teile bei Standard‑Tracking bis zu 6 m messen; die Tracking‑Distanz lässt sich für großflächige Messungen großer Bauteile bis auf 10 m erweitern. TrackProbe verwendet hochpräzises optisches Tracking und robuste Algorithmen, um metrologische Genauigkeit für Form und GD&T zu erreichen. Das i‑Probe ist dank seiner ~500 mm Länge und spezieller Algorithmen für tiefe oder schwer zugängliche Stellen optimiert und ermöglicht zuverlässige Messungen von Referenzbohrungen und verdeckten Zielen. Das System ist portabel und toleriert Werkstatt‑Vibrationen, Temperatur‑ und Feuchtigkeitsschwankungen sowie unterschiedliche Beleuchtungsbedingungen durch dynamische Referenzierung.

Datenübertragung und Workflow
TrackProbe unterstützt kabelgebundene und drahtlose Datenübertragung: Der drahtlose Modus ermöglicht flexible Messungen vor Ort ohne Kabelzwang; der kabelgebundene Modus steht zur Verfügung, wenn zusätzliche Sicherheit oder Zuverlässigkeit erforderlich ist. Die Software vereinheitlicht die Koordinatensysteme von Scan‑ und Tastdaten, um einen nahtlosen Wechsel zwischen Scannen und Tasten zu ermöglichen.

Technische Daten

• Typ: TrackProbe
• Volumetrische Genauigkeit: 10.4 m³ (Tracking‑Distanz 3.5 m) → 0.049 mm (0.0019 in)
• Volumetrische Genauigkeit: 28.6 m³ (Tracking‑Distanz 5.0 m) → 0.067 mm (0.0026 in)
• Messentfernung (pro Tracker): Max. 10 m (393.7 in)
• Empfohlenes Bauteilgrößen‑Spektrum: 0.1 m – 12 m (3.9 in × 472.4 in)
• Kamera‑Pixel des i‑Tracker: 25 MP
• Abmessungen des i‑Probe 500: 510 × 145 × 89 mm (20.1 × 5.7 × 3.5 in)
• Gewicht des i‑Probe 500: 700 g (1.54 lb)
• Betriebstemperaturbereich: 0–45°C (32℉–113℉)
• Betriebsfeuchtigkeitsbereich (ohne Kondensation): 10–90% RH
• Anschluss: Kabelgebunden und drahtlos
• Anzahl der Ziele: 16
• Patente: ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• Hinweis: Erfüllt die Norm ISO 10360‑2
