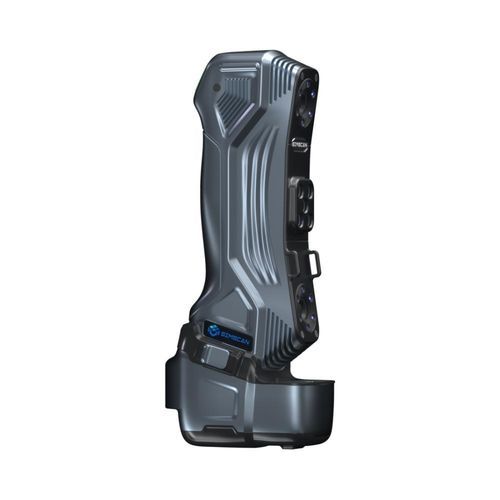

3D-Scanner SIMSCAN-E

für Qualitätskontrollefür Inspektionfür Reverse Engineering

Produktübersicht
Der SIMSCAN-E ist ein intelligenter, kabelloser, handflächengroßer 3D-Scanner mit kompakter Vollmetallgehäuse und integriertem Edge-Computing. Er unterstützt kabelgebundenen und kabellosen Betrieb, zwei hot-swappable Akkus für längere Einsätze und die Softwareplattform DefinSight zur Vereinfachung von Scan-Workflows und Exporten in gängige 3D-Formate.

Hauptmerkmale

• Hohe Messrate: bis zu 6.300.000 Messungen/s durch fortschrittliche Algorithmen.
• Vielseitige Scan-Modi: Ultra-fast (63 blaue Laserlinien, Triple Cross Technology), Hyperfine (17 parallele blaue Linien) und Deep-hole (1 zusätzliche blaue Linie) für komplexe Geometrien.
• Mehrere Laserlinienkonfigurationen und bis zu 180 FPS für flüssiges Scannen.
• Hohe Detailerfassung: Messgenauigkeit bis 0,020 mm und Subpixel-Feature-Extraktion.
• Kompakt und tragbar: Vollmetallgehäuse 203 × 80 × 44 mm, Gewicht 600 g für Einhandbetrieb.
• On-Device Edge-Computing und drahtlose Übertragung per Wi‑Fi 6 für kabelunabhängiges Scannen.
• Duale hot-swappable Akkus und abnehmbare Ladestation für durchgehenden Betrieb und einfaches Wechseln zwischen kabelgebundenem und kabellosem Modus.

Technologien & Komponenten

• Industrielle HD-Kameras und Bildverbesserungsalgorithmen.
• Subpixel-Feature-Extraktionsalgorithmus zur Verbesserung der geometrischen Genauigkeit.
• Integrierte Edge-Computing-Plattform im Scanner.
• Schnittstellen: Wi‑Fi 6 (802.11a/b/g/n/ac) und USB3-B.

Anwendungen

• Luft- und Raumfahrt
• Formenbau und Werkzeugprüfung
• Automotive: Vor-Ort-Inspektion von Stanzwerkzeugen und Armaturenbrettern
• Energie- und Schwerindustrie
• Eisenbahn und Schiffbau
• Reverse Engineering und Qualitätsprüfung

Hinweise
Wird mit DefinSight-Software geliefert und unterstützt gängige 3D-Output-Formate (.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk). Dank kabellosem Betrieb und kompakter Bauform geeignet für Werkstatt- und Außeneinsätze.

Technische Daten

• Typ: SIMSCAN-E
• Scan-Modi: Ultra-fast — 63 blaue Laserlinien (Triple Cross Technology); Hyperfine — 17 parallele blaue Linien; Deep-hole — 1 zusätzliche blaue Linie
• Genauigkeit (Sondierfehler, ISO 17025): bis zu 0,020 mm
• Scanrate: bis zu 6.300.000 Messungen/s
• Scanbereich: bis zu 700 mm × 600 mm
• Laserklasse: CLASS Ⅱ (augmentiert als augensicher)
• Auflösung: bis zu 0,020 mm
• Volumengenauigkeit (Standard): 0,015 mm + 0,035 mm/m
• Volumengenauigkeit (mit MSCAN-L15): 0,015 mm + 0,012 mm/m
• Arbeitabstand: 300 mm
• Schärfentiefe: 550 mm
• Output-Formate: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk
• Abmessungen: 203 mm × 80 mm × 44 mm
• Gewicht: 600 g
• Betriebstemperatur: -10°C bis 40°C
• Schnittstelle: USB3-B
• Drahtlos: Wi‑Fi 6, 802.11a/b/g/n/ac
• Patente: mehrere CN-Patente vom Hersteller gelistet
