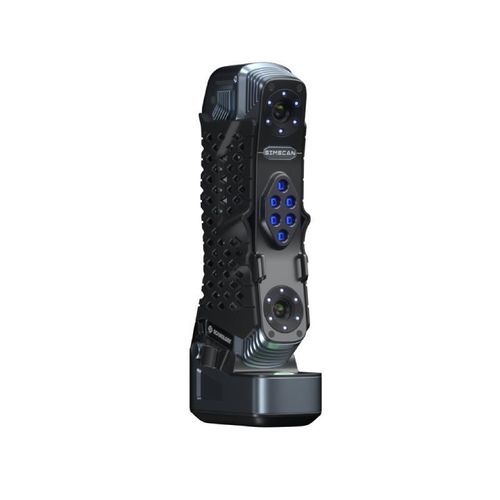

3D-Scanner SIMSCAN-S Gen2

für Inspektionfür Reverse Engineeringfür die Automobilindustrie

Übersicht
Der SIMSCAN-S Gen2 ist ein handgroßer 3D-Scanner, konzipiert für Merkmal-Metrologie und Inspektion in anspruchsvollen Fertigungsumgebungen (Luftfahrt, Präzisionsbearbeitung, Automotive, Formenbau, Energie und Schwerindustrie). Er liefert rückverfolgbare Messdaten zur Prüfung GD&T-kritischer Merkmale und enger Toleranzen.

Hauptvorteile

• Handgroßes, leichtes Magnesiumgehäuse für ergonomische Handhabung (ca. 560 g).
• Drahtlose Freiheit mit integriertem Edge-Computing und kabelloser Datenübertragung für Arbeiten in engen Bereichen oder in der Höhe.
• Ultraschnelle Datenerfassung (hohe Messrate und Bildrate) für komplexe Geometrien und anspruchsvolle Scanaufgaben.
• Konformität mit der ISO 10360-Reihe für nachweisbar zuverlässige Leistung.

Scan-Modi und optisches System
Das Produkt unterstützt mehrere Modi zur Bearbeitung unterschiedlicher Bauteiltypen und Merkmale:
Scan-Modus (Ultra-fast): 108 blaue Laserlinien (Quad Cross Technology)
Hyperfine-Scan: 17 blaue parallele Laserlinien
Tiefloch-Scan: 1 zusätzliche blaue Laserlinie für enge/tiefe Merkmale

Leistungsmerkmale

• Genauigkeit: 0,015 mm (Standardleistung SIMSCAN-S Gen2)
• Volumetrische Genauigkeit (Standard): 0,015 mm + 0,03 mm/m
• Adaptive Photogrammetrie (mit Kalibrierstab): 0,015 mm + 0,012 mm/m
• Max. Messrate: 8.100.000 Messungen/s
• Max. Bildrate: bis zu 180 FPS
• Max. Scan-Bereich: 700 mm × 600 mm

Design und Bedienbarkeit

• Ergonomisches Handgerät mit abnehmbarer Ladestation und intuitivem Display zur Echtzeitüberwachung.
• Kurz-Baseline-Kameradesign zum Erfassen von Spalten, Tiefbohrungen, Schlitzen und Kanälen bei steilen Blickwinkeln.

Ausgänge & Schnittstellen

• Ausgabeformate: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Schnittstelle: USB 3.0
• Drahtlos: Wi‑Fi 6 (802.11a/b/g/n/ac)

Konformität & Rückverfolgbarkeit
Leistung bewertet nach ISO 10360-13 (ISO 17025 akkreditiertes Labor), VDI/VDE 2634 Teil 3 und JJF1951 Spezifikationen. Patent- und IP-Schutz anwendbar.

Tabelle — Ausgewählte technische Daten
Typ: SIMSCAN-S Gen2 (Alternative SIMSCAN-E Gen2)
Scan-Modus (Ultra-fast): 108 blaue Laserlinien (Quad Cross Technology)
Scan-Modus (Hyperfine): 17 blaue parallele Laserlinien
Scan-Modus (Deep hole): 1 zusätzliche blaue Laserlinie
Genauigkeit (1): 0,015 mm (SIMSCAN-S Gen2) — SIMSCAN-E Gen2: bis zu 0,020 mm
Scanrate bis zu: 8.100.000 Messungen/s
Scan-Bereich bis zu: 700 mm × 600 mm
Laserklasse: CLASS II (augensicher)
Auflösung bis zu: 0,020 mm
Volumetrische Genauigkeit (Standard): 0,015 mm + 0,03 mm/m
Adaptive Photogrammetrie (gepaart): 0,015 mm + 0,012 mm/m
Sphärizität: 0,025 mm
Planheit: 0,035 mm
Stand-off Abstand: 300 mm
Schärfentiefe: 550 mm
Output-Formate: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
Schnittstellenmodus: USB 3.0
Abmessungen: 203 mm × 80 mm × 44 mm
Gewicht: 560 g
Betriebstemperaturbereich: -10–40°C
Betriebsfeuchte (ohne Kondensation): 10 ~ 90% RH
Drahtlosstandard: Wi‑Fi 6 (802.11a/b/g/n/ac)

Eigenschaften / technische Spezifikationen

• Model: SIMSCAN-S Gen2
• Accuracy: 0,015 mm
• Volumetric accuracy (standard): 0,015 mm + 0,03 mm/m
• Adaptive photogrammetry accuracy: 0,015 mm + 0,012 mm/m (with scale bar)
• Sphericity: 0,025 mm
• Flatness: 0,035 mm
• Measurement rate: up to 8.100.000 measurements/s
• Frame rate: up to 180 FPS
• Scan area (max): 700 × 600 mm
• Stand-off distance: 300 mm
• Depth of field: 550 mm
• Laser system: 108 blue laser lines (quad-cross) + 17 parallel lines (hyperfine) + extra line for deep holes
• Laser class: CLASS II (eye-safe)
• Resolution up to: 0,020 mm
• Output formats: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface: USB 3.0; Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)
• Dimensions: 203 × 80 × 44 mm; Weight: 560 g
• Operating temperature: -10–40°C; Operating humidity: 10–90% RH (non-condensing)
• Standards: ISO 10360-13; tested in accredited lab (ISO 17025); VDI/VDE 2634 Part 3; JJF1951
