Scanner-System / 3D TrackScan Sharp-Z

XYZfür Inspektionfür Reverse Engineering

Übersicht
TrackScan Sharp-Z ist ein zenitaler optischer 3D-Scanner für schnelle, präzise Messungen im Großformat. Er vereint Quad‑Cross Blaulaser‑Scanning, eine sehr lange Tracking‑Reichweite und vollständige Selbstverfolgungs‑Fähigkeit. Das System verfügt über eine dynamische Drehplattform für automatisches Tracker‑Following, eingebaute Displays an Scanner und Tracker, vollständig kabellosen Betrieb sowie doppelte, heiß tauschbare Batterien für kontinuierliches mobiles Scannen in komplexen Umgebungen.

Hauptmerkmale

• Ultra‑long Tracking für großflächige Messungen: 50 MP Industrie‑Kamera, erweiterte Schärfentiefe, dynamischer adaptiver LED‑Algorithmus, bis zu 12 m Tracking‑Distanz zur Reduzierung von Neupositionierungen.

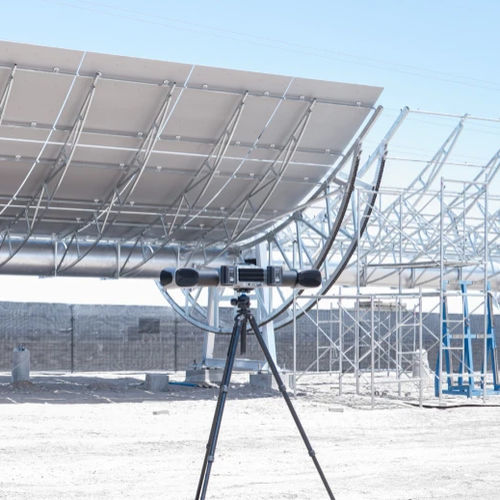

• Vollständiges Self‑Tracking: dynamische Drehplattform mit 360° Messbereich bis 12 m Radius; automatisches Tracker‑Following zur Aufrechterhaltung des optimalen Sichtfelds.

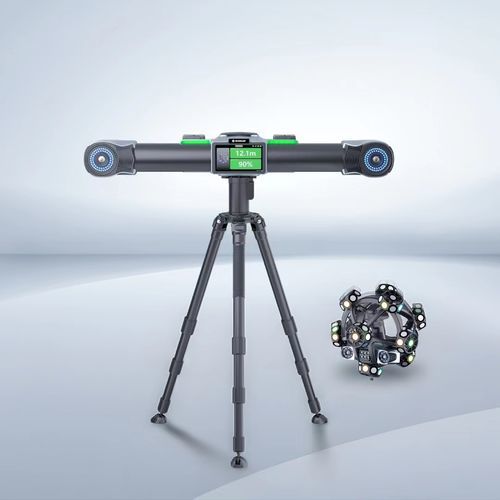

• Doppelte Displays: Anzeige am Scanner und Tracker für Gerätestatus in Echtzeit, Kalibrierschnittstelle und Sondenmessungen.
• Hochgeschwindigkeits‑Scanning: Quad‑Cross Blaulaser‑Technologie mit bis zu 162 Laserlinien, bis zu 200 FPS und bis zu 10 Millionen Messungen pro Sekunde.
• Verschiedene Scan‑Modi: Ultra‑Fast, Hyperfine und Deep‑Hole / Extended‑Depth für große Bauteile und präzise Oberflächen.
• Vollständig kabelloser Betrieb: Edge‑Computing auf Scanner und Tracker mit Hochgeschwindigkeits‑Datenübertragung; duales Hot‑Swap Batteriedesign für kontinuierlichen Betrieb.
• Anpassbare Bedienelemente: programmierbare Tasten für One‑Touch Zugriff auf häufige Funktionen.
• Industrie‑genaue Stabilität: ISO 10360-13 konform mit mehrdimensionaler Genauigkeitskontrolle und starrer Kohlefaser‑Ikosaeder‑Rahmen für konstante strukturelle Stabilität.

Scan‑Modi

• Ultra‑Fast / Extended‑Depth Scanning: 4×35 blaue Laserlinien (Quad‑Cross Technology).
• Hyperfine Scanning: 21 blaue parallele Laserlinien.
• Deep‑Hole Scanning: zusätzliche 1 blaue Laserlinie für enge/tiefe Merkmale.

Technische Daten
Typ: TrackScan Sharp-Z
Scan‑Modus (Ultra‑fast): 140 blaue Laserlinien (Quad‑Cross Technology)
Scan‑Modus (Hyperfine): 21 blaue parallele Laserlinien
Scan‑Modus (Deep‑hole): extra 1 blaue Laserlinie
Genauigkeit (¹): bis zu 0,025 mm
Frame‑Rate: bis zu 200 FPS
Messrate: bis zu 10.000.000 Messungen/s
Scan‑Fläche: bis zu 800 mm × 700 mm
Auflösung: bis zu 0,020 mm
Volumetrische Genauigkeit Beispiele: 0,039 mm (13 m³ @ 3,5 m) — bis zu 0,198 mm (600 m³ @ 12 m)
Stand‑off Abstand: 300 mm
Tiefenschärfe: 400 mm; 800 mm (große Tiefenschärfe)
Laserklasse: Klasse II (augensicher)
Ausgabeformate: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
Betriebstemperatur: -10–40°C
Betriebsfeuchte (ohne Kondensation): 10–90% RH
Schnittstellen: USB3.0, Netzwerk; mehrere drahtlose Betriebsarten und Edge‑Inspection Unterstützung
Bohrungspositionsgenauigkeit: 0,05 mm
Zertifizierungen: CE, RoHS, WEEE, FCC
Patente: mehrere CN Gebrauchsmuster‑ und Designpatente des Herstellers


Anwendungen

• Luft‑ und Raumfahrt
• Werkzeug‑ und Formenbau
• Automobilindustrie
• Energie & Schwerindustrie
• Bahn‑ und Schiffbau
• Großflächige Reverse‑Engineering und Inspektion

Hinweise
Leistungsdaten bewertet gemäß JJF 1951, VDI/VDE 2634 Teil 3 und ISO 10360-13 im ISO/IEC 17025‑akkreditierten Kalibrierlabor des Herstellers. Der Hersteller behält sich das Recht vor, Parameter und Abbildungen im rechtlich zulässigen Rahmen zu interpretieren und zu ändern.

Technische Daten (Zusammenfassung)

• Typ: TrackScan Sharp-Z
• Scan‑Modi: Ultra‑fast (140 blaue Laserlinien), Hyperfine (21 parallele Linien), Deep‑hole (1 zusätzliche Linie)
• Maximale Genauigkeit: bis zu 0,025 mm
• Frame‑Rate: bis zu 200 FPS
• Messrate: bis zu 10.000.000 Messungen/s
• Max. Scan‑Fläche: 800 mm × 700 mm
• Auflösung: bis zu 0,020 mm
• Stand‑off: 300 mm; DOF: 400 mm / 800 mm
• Dauerbetrieb: duale hot‑swappable Batterien
• Normen: ISO 10360-13 konform
