3D-Scanner TrackScan GO

LaserLaser-Linien-Triangulationoptisch

Überblick

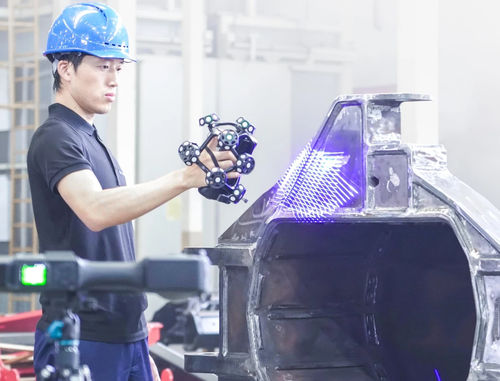

Die TrackScan GO‑Serie ist ein portables optisches 3D‑Scansystem für industrielle Prüf‑ und Messaufgaben. Tracker und Scanner sind kompakt und passen in ein Schutzgehäuse; der vollständig kabellose Betrieb ermöglicht flexible Messungen vor Ort. Eine integrierte Farbkamera und AR‑Overlay vereinfachen CAD‑zu‑Bauteil‑Ausrichtung und Visualisierung. Intelligente Führung und Ein‑Knopf‑Messung verkürzen die Inbetriebnahme und erlauben das sofortige Scannen mit minimaler Schulung.

Hauptvorteile

• Tragbares System: Tracker und Scanner kompakt; komplettes System in einer Schutzkiste für Einpersonentransport.
• Kabelloser Betrieb und AirGO Pad‑Kompatibilität: Tabletbasierte Workflows ohne PC, Kabel oder externe Stromversorgung in vielen Szenarien.
• Schneller Start und geführte Workflows: Sensoren schalten sich ein und verbinden sich automatisch; integrierte Software bietet geführte Inspektionsabläufe.
• Farbkamera & AR‑Overlay: Erfassung von Oberflächendefekten, schnelle CAD‑zu‑Bauteil‑Ausrichtung und intuitive Inspektionsvisualisierung.
• Drei Messkonfigurationen: Tracker+Scanner (getracktes Scannen), nur Tracker (großflächige Langstreckenabdeckung), nur Scanner (handgeführtes Scannen für enge Bereiche und Hohlräume).

Scan‑Modi

• Ultraschnelles Scannen: 34 blaue Laserlinien (17×2)
• Hyperfeines Scannen: 7 blaue parallele Laserlinien
• Tiefloch‑Scan: zusätzliche 1 blaue Laserlinie für Innenhohlräume
• Tracker Großflächen‑Scan: 34 blaue Laserlinien (17×2)
• Photogrammetrie: adaptive Photogrammetrie

Anwendungs‑Highlights

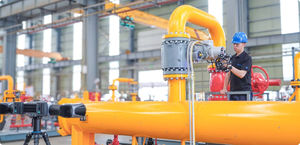

In einem nach ISO/IEC 17025 akkreditierten Kalibrierlabor geprüft und konform mit ISO 10360‑13, JJF 1951 und VDI/VDE 2634 Teil 3. Geeignet für Luft‑ und Raumfahrt, Formenbau, Automobil, Energie & Schwerindustrie, Schienenverkehr & Schiffbau sowie nicht‑industrielle Messaufgaben, die industrielle Genauigkeit und volumetrische Stabilität erfordern.

Technische Daten / Spezifikationen

• Typ: TrackScan GO‑C oder TrackScan GO‑E
• Scan‑Modi: Ultraschnell (34 blaue Laserlinien), Hyperfein (7 blaue parallele Laserlinien), Tiefloch (zusätzliche 1 blaue Laserlinie), Tracker Großfläche (34 blaue Laserlinien), Photogrammetrie (adaptiv)
• Tracking‑Distanz pro i‑Tracker: TrackScan GO‑C 2800 mm, TrackScan GO‑E 3500 mm
• Genauigkeit (getracktes Scannen): bis zu 0,030 mm (GO‑C und GO‑E)
• Genauigkeit (nur Scanner): bis zu 0,020 mm
• Genauigkeit (nur Tracker): bis zu 0,075 mm
• Volumetrische Genauigkeit (getracktes Scannen): GO‑C 0,064 mm, GO‑E 0,060 mm
• Volumetrische Genauigkeit (nur Scanner): 0,015 mm + 0,035 mm/m
• Volumetrische Genauigkeit (nur Tracker, mit Maßstabsleiste): 0,072 mm + 0,012 mm/m
• Sphärizität: GO‑C 0,040 mm, GO‑E 0,035 mm
• Planheit: GO‑C 0,060 mm, GO‑E 0,050 mm
• Arbeitsabstand (Scanner): 150 mm bis 450 mm (erweiterbar auf 650 mm); Hyperfeines Scannen: 120 mm bis 300 mm
• Arbeitsabstand (Tracker): 500 mm bis 1500 mm (erweiterbar auf 2500 mm)
• Scan‑Fläche (Scanner): 500 mm × 600 mm
• Scan‑Fläche (Tracker): 2500 mm × 2000 mm
• Laserklasse: Klasse II (augensicher)
• Auflösung bis zu: 0,020 mm
• Messrate bis zu: 6.500.000 Messungen/s
• Abmessungen i‑Scanner: 197,6 mm × 191,3 mm × 234,2 mm
• Gewicht i‑Scanner: 860 g (ohne Batterie)
• Abmessungen i‑Tracker: 418,6 mm × 122,1 mm × 83,9 mm
• Gewicht i‑Tracker: 1580 g (ohne Batterie)
• Größe der Schutzkiste: 660 mm × 499 mm × 329 mm
• Ausgabeformate: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
• Betriebstemperaturbereich: -10°C bis 40°C
• Betriebsfeuchte (nicht kondensierend): 10-90% RF
• Drahtlosstandard: Wi‑Fi 6, 802.11a/b/g/n/ac/ax
• Schnittstellenmodus: USB 3.0 Type‑C
• Patente: mehrere internationale Patente (US, EP, KR, CN und weitere)
• Normen / Bewertung: Leistung bewertet nach JJF 1951, VDI/VDE 2634 Teil 3 und ISO 10360‑13 in einem nach ISO/IEC 17025 akkreditierten Kalibrierlabor
