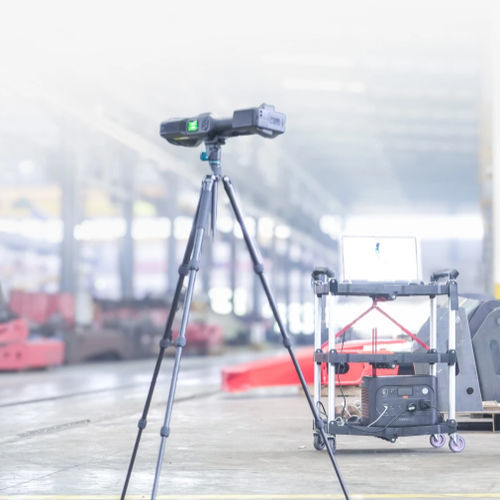

3D-Scanner TrackScan GO

für Reverse EngineeringMultifunktionfür Inspektion

Übersicht
TrackScan GO ist ein tragbares optisches 3D-Scanning-System für industrielle Messungen vor Ort. Das leichte, kompakte Set passt in einen einzigen Transportkoffer und ermöglicht vollständig kabellosen Betrieb über ein Tablet. Das System unterstützt drei Messkonfigurationen (Tracker + Scanner kombiniert, nur Tracker für großflächige Langstreckenaufnahmen, nur Scanner für handgeführte Zugänge in engen Bereichen). Entspricht ISO 10360-13 und enthält eine Farbkamera mit AR-Overlay, intelligente Führung und Ein-Tasten-Messung für schnelle Inbetriebnahme.

Hauptmerkmale

• Portables Set: Tracker und Scanner sind kompakt und in einem Schutzkoffer für den Transport durch eine Person untergebracht.
• Kabelloser Betrieb: AirGO Pad-Tablet-Option reduziert Bedarf an Kabeln, PCs und externer Stromversorgung.
• Plug-and-play: intelligente Sensoren ermöglichen automatisches Einschalten und Verbinden, sofortiges Starten der Messung.
• DefinSight-Workflow: Industrie-Messsoftware mit geführten Abläufen und automatisierten Prüfsequenzen für reproduzierbare Berichte.
• Farbkamera mit AR-Overlay: CAD-zu-Teil-Ausrichtung und visuelle Erfassung von Defekten (Kratzer, Dellen) direkt am 3D-Modell.
• Flexible Messmodi: kombinierter Tracker+Scanner, nur Tracker für große Flächen, nur Scanner für enge oder interne Hohlräume.
• Verschiedene Lasermodi: Ultra-Fast, Hyperfine, Deep-Hole und Tracker Large-Area für unterschiedliche Anwendungsfälle.
• Ergonomische Bedienelemente und Zusammenarbeit: One-Touch-Tasten und integrierte Displays an Scanner und Tracker für intuitive Bedienung und Teamwork.
• Industrielle Messgenauigkeit und Langzeitstabilität: Genauigkeitskontrolle über mehrere Kenngrößen — volumetrische Genauigkeit, Sphärizität und Planität.

Scan-Modi (Übersicht)

• Ultra-fast — 34 blaue Laserlinien (TrackScan GO-C / TrackScan GO-E)
• Hyperfine — 7 blaue parallele Laserlinien
• Deep-hole — zusätzliche einzelne blaue Laserlinie für Hohlräume
• Tracker Large-Area — 34 blaue Laserlinien für großflächige Abdeckung
• Photogrammetrie — adaptive Photogrammetrie-Unterstützung

Anwendungsbereiche

• Luft- und Raumfahrt
• Formenbau
• Automobil
• Energie- und Schwerindustrie
• Bahn- und Schiffbau
• Nicht-industrielle Messtechnik und Reverse Engineering

Hinweise und Konformität
Leistungsdaten bewertet nach JJF 1951, VDI/VDE 2634 Teil 3 und ISO 10360-13 in einem nach ISO/IEC 17025 akkreditierten Kalibrierlabor. Einige volumetrische Ergebnisse im Tracker-only-Betrieb erfordern die Kombination mit einer hochpräzisen Skalabarre. Der Hersteller behält sich vor, Spezifikationen und Abbildungen im rechtlichen Rahmen zu ändern.
