3D-Laserscankopf TrackScan Sharp-Z

XYZfür 3D-Anwendungenfür Anwendunghochleistungsfähig

Überblick

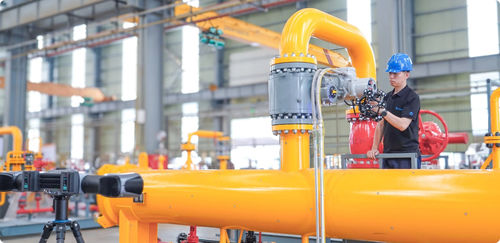

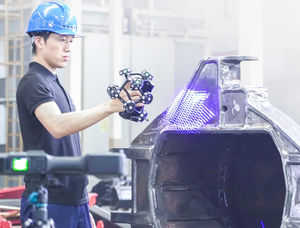

Angetrieben von Quad-Cross-Blau-Laser-Technologie, sehr großer Nachverfolgungsreichweite und vollständiger Selbstverfolgungsfähigkeit liefert der TrackScan Sharp-Z schnelle, präzise 3D-Messungen für großformatige Anwendungen. Das System umfasst eine dynamische Drehplattform, sodass der Tracker dem Scanner automatisch folgt und ein optimales Tracking-Sichtfeld beibehält, wodurch eine Nachverfolgungsdistanz bis zu 12 m für nahtlose Messungen in einem Schritt ermöglicht wird. Die Dual-Screen-Interaktion zwischen Tracker und Scanner vereinfacht die Bedienung. Volldrahtloses Scannen mit zwei heißwechselbaren Batterien ermöglicht mobile, kontinuierliche Messungen in komplexen Umgebungen.

Hauptmerkmale

• Ultra-lange Nachverfolgung für großformatige Messungen mit einer hochauflösenden 50 MP Industrie-Kamera und dynamischem adaptivem LED-Algorithmus.
• Vollständige Selbstverfolgung mit dynamischer rotierender Tracker-Plattform, 360° Messbereich und minimierten Nachpositionierungen.
• Doppelte Displays an Scanner und Tracker für Echtzeit-Gerätezustand, Kalibrierungsoberfläche und Sondenmessungen.
• Hochgeschwindigkeits-Scanning: bis zu 200 FPS und bis zu 10.000.000 Messungen/s zur effizienten Erfassung großer Bauteile.
• Volldrahtloser Betrieb mit Edge-Computing und schneller kabelloser Datenübertragung; Dual-Battery-Design für heißwechselbaren Dauerbetrieb.
• Anpassbare programmierbare Tasten für One-Touch-Zugriff auf häufige Funktionen.
• Industrielle Genauigkeit und strukturelle Stabilität mit ISO 10360-13-Konformität und starrer icosaedrischer Karbonfaserstruktur.

Scan-Modi

• Ultra-Fast / Extended-Depth Scanning — 140 blaue Laserlinien (Quad-Cross Technology, implementiert als 4 × 35 blaue Laserlinien).
• Hyperfine Scanning — 21 blaue parallele Laserlinien für detailreiche Oberflächen.
• Deep-Hole Scanning — zusätzliche 1 blaue Laserlinie für eingelassene oder tiefe Merkmale.

Technische Daten (Tabelle)
Typ: TrackScan Sharp-Z
Scan-Modus — Ultra-fast scanning: 140 blaue Laserlinien (Quad-Cross Technology)
Scan-Modus — Hyperfine scanning: 21 blaue parallele Laserlinien
Scan-Modus — Deep-hole scanning: zusätzliche 1 blaue Laserlinie
Genauigkeit (bei 5,2 m): bis zu 0,025 mm
Scan-Bildrate bis zu: 200 FPS
Messrate bis zu: 10.000.000 Messungen/s
Scan-Fläche bis zu: 800 mm × 700 mm
Laserklasse: Klasse II (augensicher)
Auflösung bis zu: 0,020 mm
Volumetrische Genauigkeitsbeispiele: 13 m³ (3,5 m) → 0,039 mm; 46 m³ (5,2 m) → 0,062 mm; 80 m³ (6,2 m) → 0,089 mm; 120 m³ (7,2 m) → 0,118 mm; 200 m³ (8,5 m) → 0,149 mm; 600 m³ (12 m) → 0,198 mm
Volumetrische Genauigkeit (mit MSCAN Fotogrammetriesystem): 0,039 mm + 0,012 mm/m
Formfehler (Kugel): 0,030 mm
Formfehler (Ebene): 0,040 mm
Stand-off-Distanz: 300 mm
Schärfentiefe: 400 mm / 800 mm (große Schärfentiefe)
Ausgabeformate: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
Betriebstemperaturbereich: -10–40°C
Betriebsfeuchte (ohne Kondensation): 10–90% rF
Interfaces: USB 3.0, Netzwerk-Schnittstelle
Drahtlose Betriebsmodi: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, drahtloses Multi-Tracker-Tracking, Edge Inspection
Zertifizierungen: CE, RoHS, WEEE, FCC
Bohrungspositionsgenauigkeit: 0,05 mm
(1) Leistung bewertet nach JJF 1951, VDI/VDE 2634 Teil 3 und ISO 10360-13 im ISO/IEC 17025-akkreditierten Kalibrierlabor von Scanology.
