Shuttle-Lagersystem X-PTS®

Produktübersicht
X-PTS® ist ein shuttle-basiertes, automatisiertes Ein- und Auslagerungssystem für Leichtlasten, entwickelt als Kerntechnologie für goods-to-person- und goods-to-robot-Lösungen. Es ermöglicht hohe vertikale Dichte und hohe Durchsatzraten in Distributions- und Produktionsumgebungen.

Hauptkomponenten

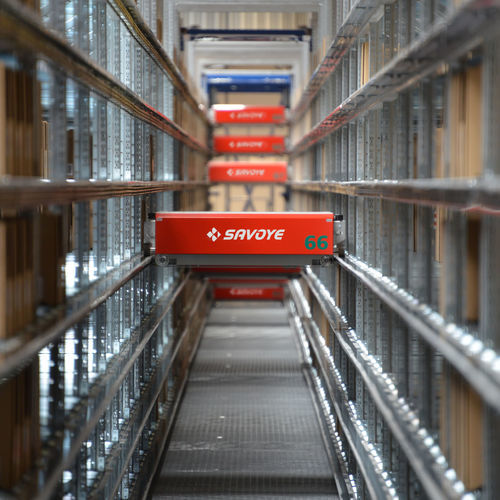

• Shuttles, die sich horizontal auf jedem Lagerniveau bewegen
• Eingangs-/Ausgangsaufzüge für vertikale Transfers
• Goods-to-person-Picking-Stationen (X-PTS Pick Station) und Schnittstellen für Roboter

Flexibilität
Die X-PTS®-Shuttles sind für Umgebungstemperatur, gekühlte und gefrierende Umgebungen ausgelegt (bis -25 °C). Shuttles können mit festen oder variablen Greifern ausgestattet werden, um Wannen, Kartons und Tabletts auf demselben Niveau zu handhaben.

Leistung
Das System verwendet einen Aufzug mit einem patentierten Dual-Cradle-Konzept. Jeder Aufzug nimmt vier Behälter pro Zyklus auf und ab, was Durchsätze von bis zu 1100 Ein-/Auslagerungen pro Stunde und Gang ermöglicht, abhängig von Layout und Konfiguration.

Höhe und Dichte
Die Anlagen können bis zu 20 Meter hoch ausgeführt werden, um die vertikale Lagerung zu maximieren und mehrstufige Picking-Stationen zu realisieren. Verschiedene Layoutoptionen reduzieren die Bodenfläche und erhöhen die Lagerdichte.

Lagerflexibilität
Je nach Konfiguration kann das System zwei 600×400 mm (äquivalente) Behälter in der Tiefe oder vier 400×300 mm unterteilbare Behälter aufnehmen. Unterstützte Behältergrößen: 265×265 mm bis 820×620 mm.

Wartung & Verfügbarkeit
Die Gänge sind in isolierte, sichere Wartungszugangsbereiche unterteilt: Bei einem Eingriff werden nur die Shuttles im betroffenen Bereich vorübergehend gestoppt, während der Rest des Systems weiterbetrieben wird, um die Verfügbarkeit zu erhalten.

Anwendungen
Geeignet für hochdichte Lagerung, hochdurchsatzfähiges Picking und Multitemperatur-Installationen; empfohlen für Distribution, E‑Commerce, Micro‑Fulfillment und Produktionsumgebungen; integrierbar in goods-to-person- und goods-to-robot-Workflows.

Technische Daten / Spezifikationen

• Modellbezeichnung: X-PTS®
• Hersteller: SAVOYE
• Typ: Shuttle-System für Leichtlasten (goods-to-person / goods-to-robot)
• Betriebstemperatur: Umgebung bis -25 °C
• Shuttle-Greifer: feste oder variable Breite (Wannen, Kartons, Tabletts)
• Aufzugskonzept: patentiertes Dual-Cradle-Design
• Aufzugzyklus: Aufnehmen/Absetzen von 4 Behältern pro Zyklus
• Durchsatzfähigkeit: bis zu 1100 Ein-/Auslagerungen pro Stunde pro Gang (abhängig von der Konfiguration)
• Maximale Lagertiefe/Höhe: bis zu 20 Meter
• Unterstützte Behältergrößen: 265×265 mm bis 820×620 mm
• Tiefen-/Konfigurationen: 2 × 600×400 mm äquivalent in der Tiefe oder 4 × 400×300 mm teilbare Behälter
• Einsatzfälle: goods-to-person- und goods-to-robot-Lösungen; Distribution und Produktion
• Verfügbarkeit: Gänge in isolierte Wartungszonen unterteilt, um Eingriffsauswirkungen zu begrenzen
