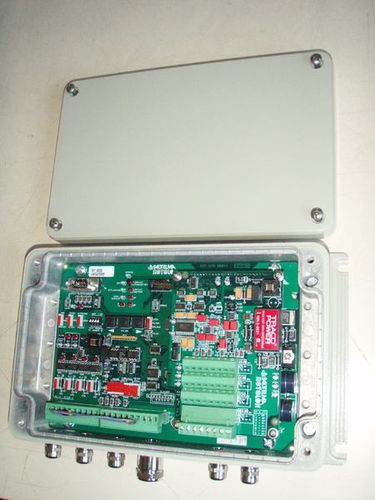

Signalverarbeitungsmodul UTN-DSP

Die Einheit der digitalen Signalverarbeitung (UTN) ist ein intelligenter Kasten, der am Ort auf der Maschine einige Signale wie Gewicht, Geschwindigkeit, Gurtabweichung, Gurtgleiten und Rotationssteuerung verarbeitet. Es ist normalerweise zum Rahmen der Maschine befestigt und einschließt: - Ein Mikroregler DSP (digitaler Signalprozessor) für Behandlung des digitalen Signals und die Entstörung, - Ein digitaler Dehnungsmessgerät Konverter, ein AUSGLEICH und ein GEWINN justierbar durch Knöpfe, - 4 Verbindungsstücke für 4 Dehnungsmessgerät-Sensoren parallel angebracht, - 4 digitaler Input für messende Geschwindigkeit, Rotationssteuerung und Bandausgleich, - 1 Analogergebnis. Kommunikation mit MiniSmart-Prüfer wird durch eine Verbindung RS 485 verwirklicht.
