Horizontaler Werkzeugöffner HDS series

Produktübersicht

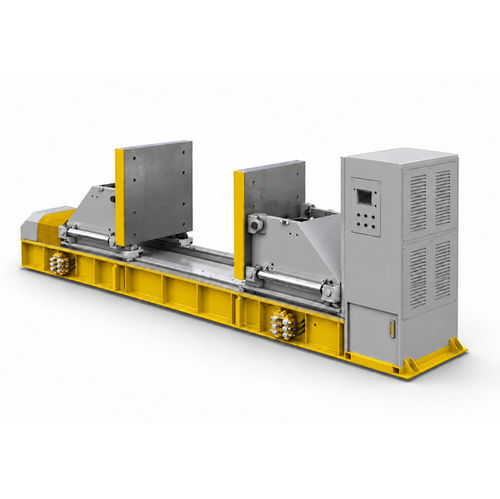

Der horizontale Formen- und Matrizen-Trenner SANTSAI HDS Series ist für sicheres Öffnen, Trennen, Kippen, Prüfen und funktionale Tests von Formen ausgelegt. Vier Modelle decken Formen von 4 bis 25 Tonnen ab. Die HDS-Serie ermöglicht die kontrollierte horizontale Trennung der Formhälften, die auf gegenüberliegenden Platten montiert sind; optionales Plattenkippen 0–90° erlaubt Zugang zu internen Komponenten. Integrierte Prüfungen überprüfen den Formhydraulikkreis, das Auswerfersystem und den Kühlwasserkreis, bevor die Form wieder in Produktion geht.

Hauptvorteile

• Schnelles Werkzeugwechsel-System auf beiden Platten
• Optionale Plattenneigung 0–90°
• Gesteuerte Öffnung und Schließung der Form
• Prüfung des hydraulischen Formkreises
• Prüfung der Auswerferfunktion
• Prüfung des Kühlwasserkreises
• Siemens PLC Steuerungssystem
• Sichere Handhabung schwerer Formen und Matrizen
• Geeignet für Inspektion, Reparatur und Wartung von Formen

Funktionsweise

• Die geschlossene Form auf die untere Platte legen.
• Form positionieren und sicher spannen.
• Die obere Formhälfte an der oberen Platte anschließen.
• Das Hydrauliksystem hebt die obere Formhälfte vertikal an.
• Die Form öffnet bis zur voreingestellten Prüfposition.
• Inspektion, Reinigung, Reparatur oder Komponentenwechsel durchführen.
• Die obere Platte kontrolliert absenken.
• Obere und untere Formhälften sicher ausrichten und schließen.

Anwendungen

• Einspritzformen
• Druckgussformen
• Stanzwerkzeuge
• Automotive-Formen
• Formen für Haushaltsgeräte
• Formenfertigung- und Wartungswerkstätten
• Werkzeugräume und Prüfzenter

Technische Daten (Tabelle)

• Modelle: HDS-05T-1108 / HDS-10T-1412 / HDS-18T-1520 / HDS-25T-2120
• Max. Formgewicht (t): 4 / 8 / 18 / 25
• Schließkraft (t): 7 / 7 / 10 / 10
• Öffnungskraft (t): 10 / 10 / 60 / 80
• Plattengrößen (mm): 1100×800 / 1400×1200 / 1500×2000 / 2100×2000
• Plattenneigungswinkel: 0–90° (optional)
• Max. Öffnungshub (mm): 1500 / 1500 / 2000 / 3000
• Min. Öffnungshub (mm): 200 / 200 / 400 / 500
• Öffnungs-/Schließgeschwindigkeit (mm/s): 0–40 (einstellbar)
• Kippgeschwindigkeit (°/s): 8
• Max. Kippkapazität (t): 2 / 4 / 9 / 13
• Maschinenabmessungen (L×W×H mm): 4600×1100×1750 / 5010×1400×1750 / 5960×1800×2009 / 7800×2100×2700

Eigenschaften / Technische Daten

• Serie: HDS Series
• Steuerung: Siemens PLC Steuerungssystem
• Integrierte Prüfungen: Formhydraulikkreis, Auswerferfunktion, Kühlwasserkreis
• Verwendungszwecke: Zusammenbau, Wartung, Inspektion, Reparatur und Funktionsprüfung von Formen
