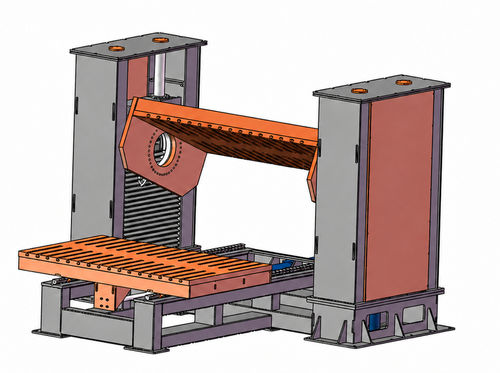

Werkzeugöffner VDS series

Übersicht
Die SANTSAI VDS Series Vertikale Form- und Werkzeugsplitter sind für die sichere und effiziente Trennung, Inspektion und Wartung von Spritzgussformen, Druckgußformen und Stanzwerkzeugen ausgelegt. Erhältlich in 3, 6, 10 und 15 t Kapazitäten, verfügt die Maschine über einen schwer belastbaren Stahlrahmen, groß bearbeitete Platten, ein kontrolliertes hydraulisches Vertikallift-/Senksystem sowie konfigurierbare Plattengrößen und Öffnungshöhen für übergroße Werkzeuge.

Hauptvorteile

• Vertikale Trennung der oberen und unteren Form- bzw. Matrizenhälften
• Maximale Werkzeugkapazitäten von 3 bis 15 t (Standardmodelle gezeigt)
• Schwerer Stahlrahmen für stabile Betriebsbedingungen
• Groß bearbeitete Platten für übergroße Werkzeuge
• Kontrolliertes hydraulisches Heben und Senken für sichere Handhabung
• Bequemer Zugang zur Inspektion und Wartung
• Geringere Abhängigkeit von Hallenkranen
• Sichere Öffnungs- und Schließvorgänge
• Geeignet für Spritzgussformen, Druckgußformen und Stanzwerkzeuge
• Konfigurierbare Plattengrößen und Öffnungshübe auf Anfrage
• Optionale Werkstückspann- und Sicherheitssysteme
• Einfache Bedienung über ein Industrie-Bedienfeld

Funktionsweise

• Die geschlossene Form wird auf der unteren Platte positioniert.
• Die Form wird ausgerichtet und sicher gespannt.
• Die obere Formhälfte wird an der oberen Platte befestigt.
• Das Hydrauliksystem hebt die obere Formhälfte vertikal an.
• Die Form öffnet bis zur voreingestellten Inspektionhöhe.
• Bediener führen Inspektion, Reinigung, Reparatur oder Austausch von Komponenten durch.
• Die obere Platte wird kontrolliert abgesenkt.
• Die oberen und unteren Formhälften werden ausgerichtet und sicher geschlossen.

Anwendungen

• Spritzgussformen
• Druckgußformen
• Automobilformen (Innen- & Außenbereich)
• Stanzwerkzeuge
• Progressive Matrizen
• Transfermatrizen
• Kompressionsformen
• Formen für große Kunststoffteile
• Formen für Haushaltsgeräte
• Werkstätten für Montage und Wartung von Formen
• Werkzeugbau- und Formenfertigungsbetriebe

Technische Daten
Modell | Einheit | VDS-03T-1510 | VDS-06T-2013 | VDS-10T-2615 | VDS-15T-3217
Plattengröße | mm | 1.500 × 1.000 | 2.000 × 1.300 | 2.600 × 1.500 | 3.200 × 1.700
Maximales Werkzeuggewicht | t | 3 | 6 | 10 | 15
Minimale Öffnung | mm | 200 | 300 | 400 | 500
Maximale Öffnung | mm | 800 | 1.100 | 1.300 | 1.500
Maximale Belastung obere Platte | t | 1,5 | 3 | 5 | 7
Maschinengewicht | t | 7 | 10 | 12 | 15

Hinweis: Technische Daten können ohne Vorankündigung verbessert werden. Kundenspezifische Plattengrößen, Tragfähigkeiten und Öffnungshöhen auf Anfrage erhältlich.
