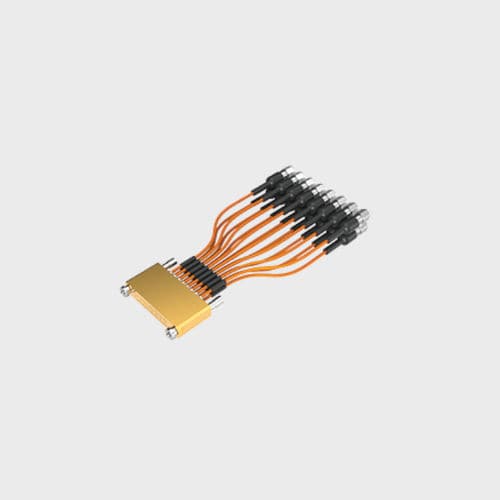

Datenübertragungs-Kabelkonfektionierung BE130

RFRadiofrequenzfür Test

Überblick
BE130 ist eine sich in Entwicklung befindliche, phasen- und amplitudenstabile Testkonfektion für 130 GHz (Bulls Eye®), ausgelegt für Hochfrequenzprüfanwendungen. Sie ist auf 1,0‑mm-basierte Testschnittstellen ausgerichtet, um geringe Einfügedämpfung und hohe Frequenzleistung bei geringeren Kosten als 0,8‑mm‑ oder 0,5‑mm‑Lösungen zu bieten.

Wesentliche Merkmale

• Modusfreie Leistung bis 130 GHz
• Optimiert für 1,0‑mm-basierte Testgeräte — kostengünstige Alternative zu 0,8 mm und 0,5 mm
• Geringste Einfügedämpfung und höchstmögliche Frequenz für 1,0‑mm‑Plattformen
• Erweiterte modusfreie Bandbreite über 448 Gbit/s Grundfrequenz hinaus
• Nitrowave® Kabeltechnologie: phasen- und amplitudenstabil bei Biegung

Design- und Übertragungsoptionen

• Ein- oder zweireihige Konfigurationen
• PCB-Übertragung: Microstrip / CPW oder Stripline
• Nennimpedanz: 50 Ohm

Zusätzliche Hinweise
Produkt befindet sich in der Entwicklungsphase. Serienname: BE130. Verpackungs- und Bestelloptionen (Tape & Reel, Teile pro Rohr) werden auf der Produktseite angegeben.

Merkmale / Technische Spezifikationen

• Frequenzbereich: Modusfreie Leistung bis 130 GHz
• Kompatibilität: 1,0‑mm‑basierte Testgeräte
• Impedanz: 50 Ohm
• Reihenoptionen: ein- oder zweireihig
• PCB-Übertragung: Microstrip / CPW oder Stripline
• Kabeltechnologie: Nitrowave® (phasen- und amplitudenstabil bei Biegung)
• Bandbreite: Erweiterte modusfreie Bandbreite über 448 Gbit/s Grundfrequenz hinaus
• Serienname / Modellfamilie: BE130
