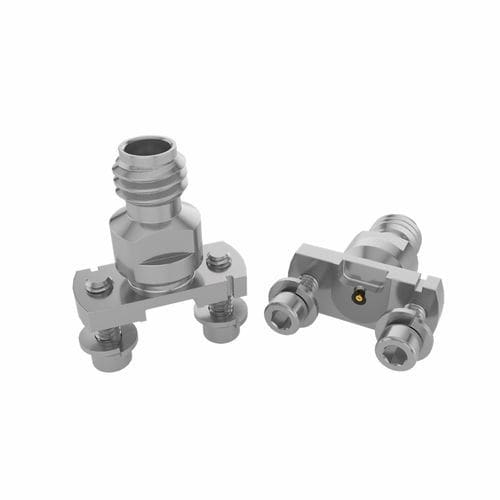

RF-Steckverbinder 100-CMFunkfrequenzkoaxialinnen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- RF, Funkfrequenz
- Format
- koaxial
- Verbindungtyp
- innen, Steckdose
- Elektrische Merkmale
- Hochfrequenz
- Bereich
- für Elektronik
- Impedanz
50 Ohm
Beschreibung
Übersicht
Eigenschaften
Zusätzliche Merkmale
Dokumentation & Ressourcen
Technische Spezifikationen
- 50 Ohm, 1,00 mm Buchse, ausgelegt für vertikale lötfreie Kompressionsmontage in Hochfrequenz-Test- und Messanwendungen.
- Kompaktes Formfaktor zur Erhöhung der Anschlussdichte auf RF-Prüfaufbauten und Leiterplatten.
- Vor Ort austauschbare, kosteneffiziente Baugruppe mit optionaler Gewindekupplung für verbesserte mechanische Stabilität.
Eigenschaften
- Leistung bis zu 120 GHz (Designvarianten mit Erweiterung in Richtung D-Band möglich).
- Vertikale, lötfreie Kompressionsmontage für Platinen- oder Prüfaufbauinstallation.
- Plattenstärke (vertikal): .016" bis .125" (Standard) oder .069" bis .178" (mit Schrauben).
- Mikrostreifen- und CPW-kompatibel.
- Ausrichtungsfunktionen (Fiducials) auf der Leiterplatte zur Vermeidung visueller Fehlausrichtung und Sicherstellung optimaler RF-Leistung.
Zusätzliche Merkmale
- Luftdielektrisches Design für niedrigen VSWR und geringen Einfügungsverlust.
- Gewindekupplung sorgt für hohe mechanische Stabilität und Reproduzierbarkeit in Testaufbauten.
- Empfohlenes Montage-Drehmoment (Board): 0,5 ~ 0,8 in-lbs.
- Unterstützt Bandbreitenerweiterungen für aufkommende D-Band-Anwendungen.
Dokumentation & Ressourcen
- Produktspezifikationen, Katalogseiten, Zeichnungen und RF-Testberichte sind in den technischen Dokumentationsressourcen auf der Produktseite verfügbar.
Technische Spezifikationen
- Serie: 100-CM
- Kommerzielle Bezeichnung: 50 Ohm 1,00 mm Buchse, vertikale lötfreie Kompressionsmontage
- Beispiel einer konfigurierten Teilenummer: 100-J-P-VP-ST-CMM-1
- Impedanz: 50 Ohm
- Frequenzleistung: bis zu 120 GHz
- Montagestil: vertikale lötfreie Kompressionsmontage
- Leiterplattenstärke (vertikal): .016" bis .125" (Standard) oder .069" bis .178" (mit Schrauben)
- Kopplung: Gewindekupplung
- Design: Luftdielektrikum für niedriges VSWR und geringen Einfügungsverlust
- Empfohlenes Drehmoment (Boardmontage): 0,5 - 0,8 in-lbs
- Anwendungen: Hochleistungs-RF-Tests, Mikrostreifen/CPW-Übertragung, Millimeterwellen-Messungen
