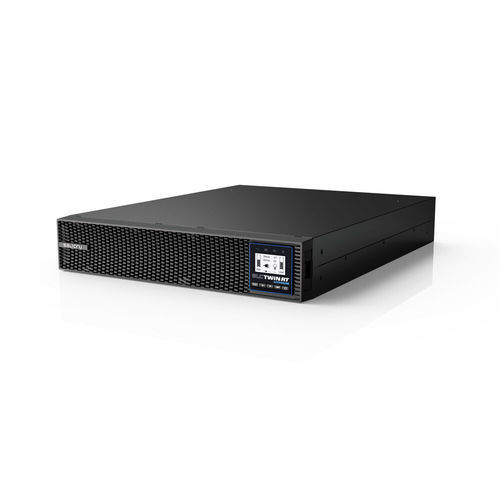

On-line-USV SLC-10000-TWIN RT3

mit DoppelkonvertierungACLiFePO4

Produktübersicht
Online-Doppelwandler-USV (UPS) 10000 VA im konvertierbaren Tower/Rack-Format mit LiFePO4-Batterietechnologie. Entwickelt zum Schutz kritischer Systeme und Daten in Industrie- und IT-Umgebungen, Leistungsfaktor 1 und flexible Überwachungsoptionen.

Hauptmerkmale

• Online-Doppelwandler-Topologie für kontinuierliche Spannungsaufbereitung.
• Konvertierbares Tower/Rack-Format für Installationsflexibilität.
• Integrierte LiFePO4-Batterie; bis zu 8 externe Batteriemodule (EBM).
• Leistungsfaktor = 1 zur vollständigen Nutzung der kW-Nennleistung.
• Konnektivität: USB-HID, RS-232 und intelligenter Slot für SNMP / AS400 / MODBUS (optionale Karten); Nimbus Cloud / MQTT-Unterstützung.
• Optionale programmierbare Steckdosen (erfordert kompatible PDU).
• Eco-Modus, Kaltstart und Not-Aus (EPO) unterstützt.

Eingang / Ausgang

• Eingangsnennspannung: 230 V; Eingangsspannungsbereich: 110–276 Vac (lineare Lastreduzierung von 110 ÷ 160 V).
• Eingangsfrequenz: 50/60 Hz; Toleranz ±5 Hz (50 Hz) / ±6 Hz (60 Hz).
• Ausgang: wählbare Nennspannung 220 / 230 / 240 V; Leistungsfaktor 1.
• Ausgangsspannungsgenauigkeit (Batteriebetrieb): ±1%.
• Ausgangsverzerrung (THDv): <1% (lineare Last) / <5% (nichtlineare Last).

Leistung & Überlast

• Eingangs-THDi: <5%.
• Online-Wirkungsgrad: 95% (typisch); Eco-Modus Wirkungsgrad: 0.98.
• Zulässige Überlasten (Batteriebetrieb): 105%–125% für 1 min; 125%–150% für 30 s; >150% für 500 ms.
• Zulässige Überlasten (Bypass): 125%–150% für 30 s; >150% für 500 ms.
• Zulässige Überlasten (On-line/In-line): 105%–125% für 10 min; 125%–150% für 30 s; >150% für 500 ms.

Batterie & Ladegerät

• Akku-Typ: LiFePO4.
• Ladeverfahren: I/U (Konstantstrom / Konstantspannung).
• Ladezeit: 4,5 h bis 90%.
• Maximale Anzahl externer Batteriemodule: 8.
• Konfigurierbarer Ladestrom: 1–12 A; Temperatur-Spannungs-Kompensation vorhanden.

Kommunikation & Software

• Ports: USB-HID und RS-232.
• Intelligenter Slot für SNMP / AS400 / MODBUS Karten (optional); unterstützt Nimbus Cloud IoT / MQTT.
• Überwachungssoftware: Winpower (Windows / Mac / Linux).

Weitere Funktionen & Betriebsarten

• Kaltstart (Start von Batterie) unterstützt.
• Not-Aus (EPO) unterstützt.
• Eco-Modus verfügbar.
• Frequenzumrichter (CVCF) verfügbar (Hinweis: reduziert die Nennleistung um 40% im aktiven Zustand).

Umwelt & Allgemeines

• Betriebstemperatur: 0–50 °C (Drosselung der Leistung; 50% Reduktion von 40 °C bis 50 °C).
• Relative Luftfeuchtigkeit: 0–95% ohne Kondensation.
• Maximale Einsatzhöhe: 3000 m (Leistungsreduzierung um 1% pro 100 m zusätzlich über 1000 m).
• Schallpegel in 1 m Abstand: <50 dB.

Normen & Zertifikate

• Sicherheit: EN IEC 62040-1.
• EMV: EN 62040-2 (C3).
• Betrieb: VFI-SS-11 (EN 62040-3).
• Unternehmenszertifizierungen: ISO 9001, ISO 14001, ISO 45001.

Hinweise / Fußnoten
1) Von 110 ÷ 160 V mit linearer Lastreduzierung bis maximal 50%.
2) Frequenzumrichter (CVCF) bedeutet 40% Reduktion der Nennleistung.
3) 50% Leistungsreduktion von 40 °C bis 50 °C.
4) Leistungsreduktion von 1% für je 100 m zusätzlich über 1000 m.

Technische Daten

• Modell / Serie: SLC TWIN RT3 LION.
• Leistung: 10000 VA.
• Technologie: Online-Doppelumwandlung.
• Format: Konvertierbarer Tower/Rack.
• Eingang: 230 V ; Bereich 110–276 Vac.
• Frequenz: 50/60 Hz.
• THDi <5% ; THDv <1% linear / <5% nichtlinear.
• Ausgangsfaktor: 1 ; Spannungen: 220/230/240 V ; Genauigkeit ±1% (Batterie).
• Batterie: LiFePO4 ; Laden 4,5 h bis 90% ; bis zu 8 EBMs.
• Ladestrom: 1–12 A ; Temperaturkompensation: ja.
• Ports: USB-HID / RS-232 ; intelligenter Slot für SNMP/AS400/MODBUS ; Überwachung: Winpower.
• Kaltstart: ja ; EPO: ja ; Eco-Modus: ja ; CVCF: ja.
• Betriebstemperatur: 0–50 °C ; Feuchtigkeit: 0–95% ; max. Höhe: 3000 m ; Geräusch <50 dB.
• Normen: EN IEC 62040-1, EN 62040-2 (C3), VFI-SS-11 (EN 62040-3).
