Zugkraft-Prüfmaschine PFMC

automatisiertintelligentfür Folien und dünne Produkte

Übersicht
Die Prüfmaschine PFMC führt automatische zerstörende Zugkraftprüfungen und eine Schnittinspektion an Manipulationssicherungsringen durch. Sie verkürzt die für Zugkrafttests benötigte Zeit und kann automatisch Rückmeldungen an den Längsschneidprozess liefern, um eine konstante Schnittqualität unabhängig von Bedienereinflüssen sicherzustellen. Die Einheit kann als Stand-alone-Gerät betrieben oder inline in eine Produktionslinie integriert werden.

Zweck

• Messung der Bruchkräfte von Brücken und Laschen des Sicherungsrings
• Inspektion des Sicherungsrings und der Schnittqualität vor zerstörenden Prüfungen

Bruchkraftmessung

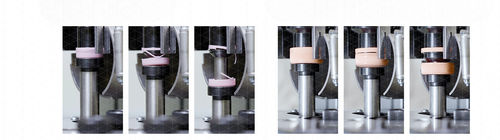

Die PFMC führt zerstörende Zugprüfungen an an der Auslaufbahn der Schneidmaschine entnommenen Proben durch. Der Zugtest erfasst die Bruchkräfte der Brücken und der Laschen, die tethered Caps am Flaschenhals halten. Die Maschine protokolliert gemessene Werte, liefert Statistiken pro Probe und pro Spindel und erzeugt Kraft-gegen-Zeit-Diagramme zur Trendanalyse. Messdaten lassen sich per Ethernet oder USB exportieren.

Schnittinspektion (CVS-CUT)
Die PFMC kann mit dem integrierten Inspektionssystem CVS-CUT geliefert werden. CVS-CUT prüft den Sicherungsring vor dem zerstörenden Test mittels hochauflösender Zeilenkamera (Auflösung < 0,01 mm) und erfasst Profil sowie Schnittgeometrie für eine präzise Qualitätskontrolle.

Vorteile für den Kunden

• Anwendbar für traditionelle Sicherungsringe und tethered Caps
• Schneller Formatwechsel zur Prüfung unterschiedlicher Kappen-Durchmesser
• Zugkraftprüfungen ermöglichen die indirekte Erkennung von Messerabnutzung, ungeeigneten Schneidparametern oder falschem Kappenmaterial
• Lieferung von Rückmeldungen (z. B. Messer-Temperatur) zur Prozesssteuerung
• Statistiken verknüpft mit Messwerten pro Spindel der Schneidmaschine
• Hochpräzise Inspektion: Bandqualität (Schwarzstellen, Fehlstellen), Schnittqualität (Geradheit, Dicke) und Brückenqualität (Größe, Konsistenz, Anzahl)

Betriebsarten
Die PFMC kann als Stand-alone-Einheit betrieben oder inline in Produktionslinien integriert werden. Die Auswertung von Kraft-Zeit-Kurven ermöglicht die Beurteilung von Brückenverlängerungen und vergleichende Tests von Kappen aus unterschiedlichen Materialien.

Technische Daten / Spezifikationen

• Modell: PFMC
• Prüfart: zerstörende Zugkraftprüfungen an ausgewählten Proben
• Gemessene Parameter: Bruchkraft der Brücken; Bruchkraft der Laschen/Erhebungen
• Probenahme: Entnahme von Proben vom Auslaufband der Schneidmaschine
• Datenmanagement: Aufzeichnung von Messwerten, Statistiken pro Probe und pro Spindel, Kraft-gegen-Zeit-Diagramme; Export via Ethernet und USB
• Optionale Sichtprüfung: CVS-CUT mit hochauflösender Zeilenkamera (Auflösung < 0,01 mm)
• Kompatibilität: traditionelle Sicherungsringe und tethered Caps
• Schneller Formatwechsel für verschiedene Durchmesser
• Ermöglicht indirekte Erkennung von Messerabnutzung und ungeeignetem Material
• Bietet Rückmeldung zur Anpassung der Messer-Temperatur und Kompensation von Werkzeugverschleiß
• Betriebsmodi: Stand-alone oder Inline-Integration
