Thermoelement Typ K

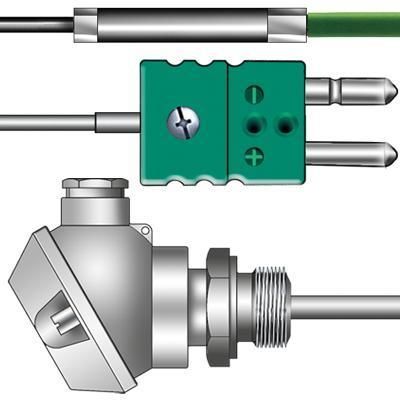

Thermoelement-SteckerMini-Thermoelement-SteckerMantel

Produktdetails: - Anwendung: Das Thermoelement Typ K (NiCr-Ni oder Nickel-Chrom/Nickel-Aluminium) ist einer der am häufigsten verwendeten Temperatursensoren aufgrund seiner vielseitigen Anwendungen. NiCr-Ni-Thermoelemente gemäß DIN EN 60584 sind aufgrund ihrer Materialzusammensetzung für Anwendungen bei höheren Temperaturen in sauberen, oxidierenden (Luft) und neutralen Atmosphären (Edelgase) geeignet. Der standardisierte Temperaturbereich des Thermoelements Typ K beträgt -270°C bis +1372°C. - Temperaturbereich: Thermoelemente Typ K oder mineralisolierte Thermoelemente haben einen Betriebstemperaturbereich, der in DIN EN 60584 beschrieben ist, von -40 bis +1000°C (Klasse 1) mit einer Toleranz von ±1,5°C oder 0,40%. In Klasse 2 beträgt der Temperaturbereich -40 bis +1200°C mit einer Toleranz von ±2,5°C oder 0,75%. - Aufbau: Die Beine eines Thermoelements Typ K (positives Bein: grün; negatives Bein: weiß) bestehen aus folgenden Materialien: - Typ K (+) Bein (NiCr): 89-90% Nickel, 9-9,5% Chrom, 0,5% jeweils Silizium und Eisen, Rest: C, Mn, Nb, Co - Typ K (-) Bein (Ni): 95-96% Nickel, 1-1,5% Silizium, 1-2,3% Aluminium, 1-3,2% Mangan, 0,5% Kobalt, Rest: Fe, Cu, Pb - Häufige Typen und Designs: Je nach Anwendung und Temperaturbereich können Thermoelemente Typ K oder Temperatursensoren mit einem Anschlusskabel, einem Thermostecker, einem Schutzrohr und einem Anschlusskopf geliefert werden. Häufig verwendete Sensoren und mineralisolierte Thermoelemente des Typs K umfassen: - Thermoelement Typ K mit Anschlusskabel - Thermoelement Typ K mit Thermostecker - Temperatursensor Typ K mit freiliegenden Anschlussenden - Thermoelement Typ K mit Lemo-Stecker - Thermoelement Typ K mit Anschlusskopf Technische Spezifikationen Tabelle: - Typ K Thermoelement Eigenschaften und Anwendungsbereiche - Farbcode: Typ K - Material: NiCr-Ni - Standardisierter Temperaturbereich: -270°C/+1372°C - Betriebstemperaturbereich (Klasse 1): -40 bis +1000°C - Toleranz (Klasse 1): ±1,5°C oder 0,40% - Betriebstemperaturbereich (Klasse 2): -40 bis +1200°C - Toleranz (Klasse 2): ±2,5°C oder 0,75% Weitere Informationen: - Übersicht über andere Thermoelementtypen, deren Eigenschaften, Temperaturbereiche, Materialzusammensetzung, Vorteile und Anwendungsbereiche finden Sie in der Thermoelement-Übersichtstabelle. - Elektrische Spannungsdaten für Thermoelemente finden Sie in der Thermospannungstabelle. Technische Merkmale / Spezifikationen: - Typ: K (NiCr-Ni) - Standard: DIN EN 60584 - Standardisierter Temperaturbereich: -270°C bis +1372°C - Klasse 1 Betriebsbereich: -40°C bis +1000°C (±1,5°C oder 0,40%) - Klasse 2 Betriebsbereich: -40°C bis +1200°C (±2,5°C oder 0,75%) - Positives Bein (NiCr): 89-90% Ni, 9-9,5% Cr, 0,5% Si/Fe, Rest C, Mn, Nb, Co - Negatives Bein (Ni): 95-96% Ni, 1-1,5% Si, 1-2,3% Al, 1-3,2% Mn, 0,5% Co, Rest Fe, Cu, Pb - Geeignet für saubere, oxidierende und neutrale Atmosphären
