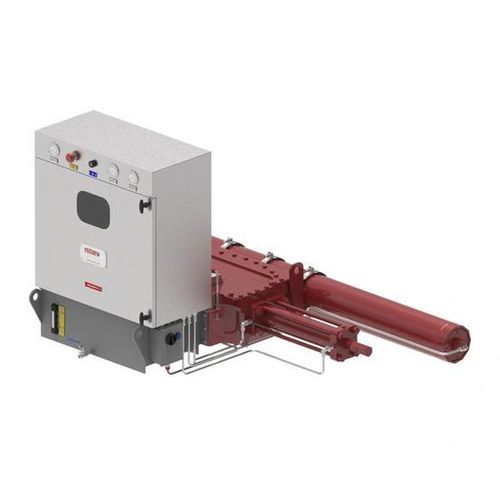

Hydraulischer Ventilantrieb M-EH

elektromechanischelektrohydraulischmechanisch

Übersicht
Die modularen M-EH elektro-hydraulischen Lösungen bieten Ventilautomatisierung für Ein/Aus-Betrieb mit konfigurierbaren Mechanik- und Steuerungsmodulen, geeignet für Niedrigenergie-Infrastrukturen.

Basis (Ein/Aus)

• Entwickelt für einfache Ein/Aus-Anwendungen ohne Partial Stroke Test (PST) oder erweiterte Diagnostik; autarkes relaisbasiertes System mit geringem Stromverbrauch, Eingangs-Signalverarbeitung durch den Endkunden.
• Fernsteuerung über festverdrahtetes Signal (elektromechanische Logik)
• Lokale Anzeige über Druck- und Positionsanzeigen: Ventilposition, Aktuator- und Akkumulatordruck, Ölstand, Temperatur
• Mindestdurchfluss 30 l/min (einstellbar), erweiterbar nach Kundenanforderung
• Optionaler Akkumulator zur Druckvorhaltung
• Geeignet für Niedrigenergie-Infrastrukturen (inkl. Solar) für Betrieb und Bereitschaft

Erweitert (Ein/Aus)

• Intelligenter PLC/EHPC210 Controller: programmierbar für kundenspezifische Logik
• Lokale Steuerung, berührungsfreie Einstellung und einfache Fehlerbehebung über benutzerfreundliches digitales HMI
• Optionale Netzwerkprotokolle: Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Lokale Anzeige über HMI: Position, Aktuator- und Akkumulatordruck, Ölstand, Temperatur
• Modulare mechanische Architektur und flexible Controller-Funktionen – von Basis Ein/Aus bis Mehrfach-Abstimmung (1oo1, 1oo2, 2oo2) für SIL-bewertete ESD
• Partial Stroke Test (PST), Full Stroke Test, Magnetventiltest, Akkumulatormonitoring und Leitungsbrucherkennung für detaillierte Diagnostik über moderne Netzwerkprotokolle
• Safety Integrity Level bis SIL 3
• Optional abschließbarer Schrank zur Verhinderung unbefugter Bedienung

Eigenschaften / technische Daten

• Serie: M-EH modular electro-hydraulic
• Mindestdurchfluss: 30 l/min (einstellbar)
• Optionaler Akkumulator zur Druckvorhaltung
• Controller: PLC/EHPC210 (programmierbar)
• Unterstützte Netzwerkprotokolle (optional): Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Lokale Anzeige über HMI oder Messgeräte: Position, Aktuator- und Akkumulatordruck, Ölstand, Temperatur
• Modulare mechanische Architektur; unterstützt Mehrfach-Abstimmungs-Konfigurationen (1oo1, 1oo2, 2oo2) für SIL-bewertete ESD
• Unterstützte Tests: Partial Stroke Test (PST), Full Stroke Test, Magnetventiltest, Akkumulatormonitoring, Leitungsbrucherkennung
• Safety Integrity Level: bis SIL 3
• Geeignet für Niedrigenergie-Infrastrukturen (inkl. Solar) für Betrieb und Bereitschaft
• Optional abschließbarer Schrank zur Verhinderung unbefugter Bedienung
