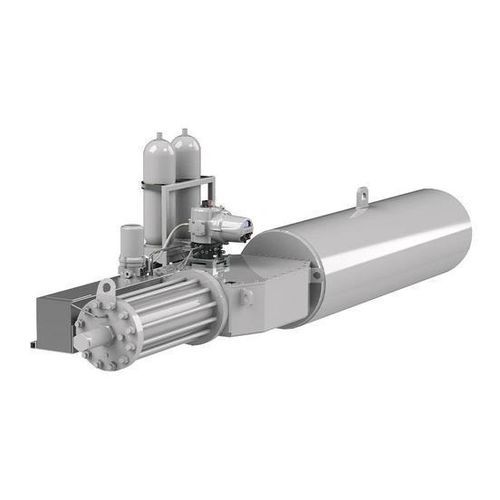

Elektrohydraulischer Ventilantrieb SI4

Vierteldrehungeinphasigdreiphasig

Produktübersicht
Die SI4 Teilumdrehungs-Stellantriebe bieten die Möglichkeit zur kundenspezifischen Anpassung für Anwendungen bis 200.000 Nm (147.500 lbf.ft). Die Skilmatic SI-Baureihe sind selbständige elektrohydraulische Antriebe, die die Einfachheit elektrischer Steuerung mit der Präzision hydraulischer Regelung und der Zuverlässigkeit der mechanischen Feder-Rückstellung als Fail-safe-Funktion verbinden.

Merkmale

• SI4 Teilumdrehungs-Drehmoment bis zu 200.000 Nm (147.500 lbf.ft)
• Elektrische Versorgung: Einphasen-, Dreiphasen- oder 24 VDC
• Fail-safe: Schließen, Öffnen oder Sperren in der letzten Position
• Feder-Rückstellungs-Konfiguration
• Einstellbare Betriebsdrehzahlen mit Step-Funktion und optionalen internen Durchflussregelventilen
• Optionale Akkumulatoren für mehrere Backup-Hübe bei Stromausfall und zur Erhöhung der Hydraulikhubgeschwindigkeit bei Feder-Rückstellungs-Antrieben
• Konfigurierbares Partial Stroke Testing (PST)
• Ein- oder doppelte ESD/PSD-Eingänge mit Solenoid-Optionen
• Positionsregelungsoption 4-20 mA Ein-/Ausgang, Auflösung <0,25%
• Netzwerkoptionen: Pakscan™, Profibus®, Modbus®, HART® und Foundation Fieldbus®
• Datenlogger: bis zu 3.000 Ereignisse
• Konfigurierbare Status- und Alarmausgänge
• Wasserdicht bis IP66/68 (Steuermodul), IP66/67 (Komplettgerät)
• Explosionsgeschützt Exdb IIB & IIC T4 – ATEX, IEC und CSA
• Zertifiziert nach IEC 61508-2:2010 für SIS mit Systematic Capability SC-3
• TÜV Functional Safety SIL-Zertifizierung nach IEC 61508-2:2010
• Geeignet für Anwendungen in SIL 2 und SIL 3 Systemen

Technische Daten

• Max. Drehmoment: bis zu 200.000 Nm (147.500 lbf.ft)
• Stromversorgungsoptionen: Einphasen-, Dreiphasen- oder 24 VDC
• Fail-safe-Modi: Feder-Rückstellung zu Schließen, Öffnen oder Sperren in letzter Position
• Steuerung: hydraulische Präzision mit elektrischer Betätigung; optionale Positionsregelung 4-20 mA (<0,25% Auflösung)
• Geschwindigkeit: einstellbare Betriebsdrehzahlen mit Step-Funktion und optionaler interner Durchflussregelung
• Backup: optionale Akkumulatoren für mehrere Backup-Hübe bei Stromausfall
• Partial Stroke Testing (PST): konfigurierbar
• Sicherheits-Eingänge: einzelne oder doppelte ESD/PSD mit Solenoid-Optionen
• Netzwerke: Pakscan™, Profibus®, Modbus®, HART®, Foundation Fieldbus®
• Datenaufzeichnung: speichert bis zu 3.000 Ereignisse
• Umweltschutz: Steuermodul IP66/68; Komplettgerät IP66/67
• Zulassungen für Gefahrenbereiche: Exdb IIB & IIC T4 (ATEX/IEC/CSA) und weitere regionale Zertifikate
• Funktionale Sicherheit: zertifiziert nach IEC 61508-2:2010 (Systematic Capability SC-3); TÜV SIL-Zertifizierung; geeignet für SIL 2 und SIL 3 Anwendungen
