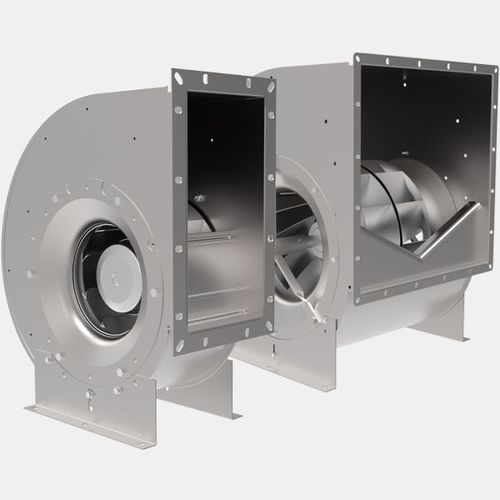

Zentrifugal-Ventilator E/DHA

mit ElektromotorStahlIP44

Eigenschaften • Volumenströme bis 28.000 m³/h • Baugröße: 225 - 560 mm (Laufraddurchmesser) • asynchroner Außenläufermotor • rückwärtsgekrümmte Laufräder • Füße können jeweils um 90° versetzt werden • Schutzart IP54 • Wärmeklasse F • seitliches Anschlusskabel • Motorschutz durch Thermokontakte • transformatorisch steuerbar Gehäuse Die Gehäuse bestehen aus verzinktem Stahlblech, wobei die Gehäuseseitenteile mittels Stehfalz mit dem Spiralleitblech verbunden sind. In den Seitenteilen befinden sich Bohrungen für die Befestigung von Füßen, die jeweils um 90° umgesetzt werden können. bis Baugröße 400 Gehäuse in Spiralbauform ab Baugröße 450 Gehäuse in Rechteckform Ausführung - EHA einseitig saugende Ausführung (E) Ausführung - DHA doppelseitige saugende Ausführung (D) Laufräder Die rückwärtsgekrümmten Laufräder aus Aluminium sind direkt auf die Rotoren der Außenläufermotoren aufgebaut und zusammen mit diesen entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet. Elektrischer Anschluss Die Antriebsmotoren haben ein ausgeführtes Kabel. Der elektrische Anschluss erfolgt durch einen lose beigefügten Anschlusskasten in Schutzart IP44.
