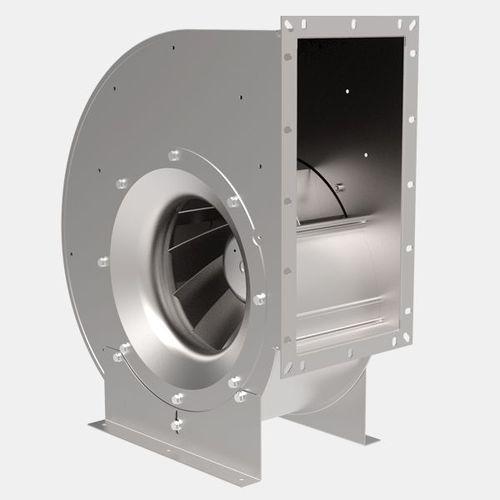

Zentrifugal-Ventilator EHAG

mit EC-Motorkompaktrückwärtsgekrümmten Laufrädern

Eigenschaften • hocheffiziente EC-Technologie • kompakte Bauart • rückwärtsgekrümmte Laufräder • Füße können jeweils um 90° versetzt werden • variable Ausblasrichtung • integrierter EC-Controller • stufenlos steuerbar oder regelbar Gehäuse Die Gehäuse bestehen aus verzinktem Stahlblech, wobei die Gehäuseseitenteile mittels Stehfalz mit dem Spiralleitblech verbunden sind. In den Seitenteilen befinden sich Bohrungen für die Befestigung von Füßen, die jeweils um 90° umgesetzt werden können. bis Baugröße 400 Gehäuse in Spiralbauform ab Baugröße 450 Gehäuse in Rechteckform Laufräder Die rückwärtsgekrümmten Laufräder aus Aluminium sind direkt auf die Rotoren der Außenläufermotoren aufgebaut und zusammen mit diesen entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet. Elektrischer Anschluss Die Antriebsmotoren haben ein ausgeführtes Kabel. Der elektrische Anschluss erfolgt durch einen lose beigefügten Anschlusskasten in Schutzart IP44.
