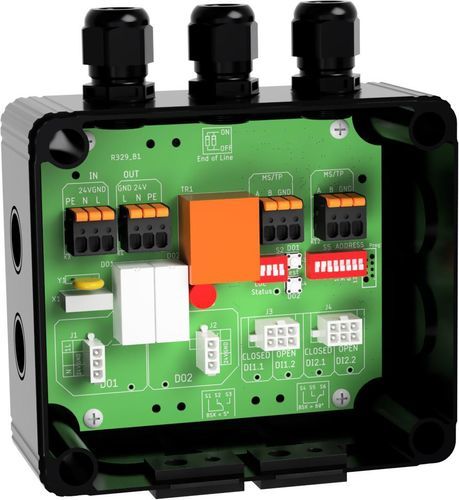

Digitales E/A-Modul FBB-4DI2DO.R

RS-485Modbus RTU4 E

Produktübersicht
Das Interface-Modul FBB-4DI2DO.R.xxx verfügt über vier digitale Eingänge und zwei Relaisausgänge und ist für dezentrale Schaltaufgaben ausgelegt. Es eignet sich zur Ansteuerung von bis zu zwei motorischen Brandschutzklappen (BSK) mit Rückmeldung (Endschalter AUF/ZU) sowie als allgemeiner dezentraler Datenpunkt / Remote-I/O in Lüftungs- und Brandschutzsystemen.

Gemessene Laufzeitüberwachung
Das Modul unterstützt die gemessene Laufzeitüberwachung bei motorischen BSK. Bei jedem Lauf des Aktors werden Laufzeiten erfasst, um die Gesamtöffnungs- und -schließdauer sowie die Totzeit (Verzögerung bis zur Meldung des Verlassens der Ausgangsstellung) zu bestimmen. Die gemessenen Werte werden mit bei der Inbetriebnahme eingestellten Maximalwerten verglichen, um Abweichungen zu erkennen.

Varianten und Optionen
Die Produktfamilie FBB-4DI2DO.R.xxx (einschließlich FBB-2DI1DO.R.xxx) ist in verschiedenen Varianten und Optionen erhältlich:

• Versorgungsspannung: 24 V oder 230 V. In der R.230-Variante wird die Versorgungsspannung als Ausgangssignal für die Relaisausgänge verwendet (L = 230V wird über den Schließerkontakt des Relais zum digitalen Ausgang durchgeschaltet).
• Option "AMP": Modulvarianten mit AMP steckbaren Anschlussbuchsen zum Anschluss von vorkonfektionierten Kabeln/Steckern, wie sie bei BSK-Aktuatoren üblich sind.

Anwendungen
Ausgelegt für dezentrale Schalt- und Überwachungsaufgaben in Lüftungs- und Brandschutzanwendungen. Typische Einsatzbereiche sind die Ansteuerung und Laufzeitüberwachung motorischer Brandschutzklappen (BSK) sowie der Einsatz als Remote-I/O in Gebäudeautomationsnetzwerken.

Technische Daten

• Hersteller: romutec Steuer- und Regelsysteme GmbH
• Produktnummer / SKU: 00003219
• Modell/Serie: FBB-4DI2DO.R (Serie FBB-4DI2DO.R.xxx)
• Eingänge: 4 digitale Eingänge
• Ausgänge: 2 Relaisausgänge
• Relais-Spezifikation (R.230-Variante): verwendet die Versorgungsspannung als Ausgangssignal (L = 230V über Relaiskontakt); Schaltstrom 16 A
• Versorgungsoptionen: 24 V oder 230 V
• Option: "AMP" = Varianten mit steckbaren AMP-Anschlussbuchsen für vorkonfektionierte BSK-Kabel
• Geeignet für: Ansteuerung von bis zu zwei motorischen Brandschutzklappen (BSK); dezentrale Datenpunkte / Remote-I/Os
• Funktionen: Laufzeitmessung (Öffnen/Schließen), Totzeitmessung, Vergleich mit konfigurierten Maximalwerten
• Kompatible Varianten: FBB-2DI1DO.R.xxx und weitere Varianten der FBB-Serie
• Gewicht: 0.465 kg
• Freigabedatum (meta): 2026-04-28
