RF-Steckverbinder

PCBBNCTNC

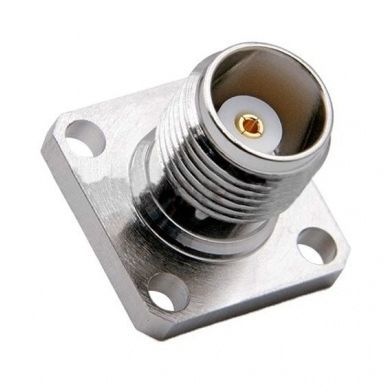

- Kann an Koax, PCB (Leiterplatte) oder Terminal angeschlossen werden; - Kann männlich oder weiblich sein, mit Standardpolarität oder umgekehrter Polarität, mit 50 Ohm Impedanz; - Das Gehäuse kann gerade oder rechtwinklig sein; - Montagemethode: Einpressen, Schott, 4-Loch-Platte oder ohne Montage; - Zu den Befestigungsmethoden gehören Klemmen/Löten, Crimpen/Löten, Löten oder Löten/Löten; - Das Gehäuse ist aus Messing oder rostfreiem Stahl. Die TNC-Steckverbinderserie ist eine wetterfeste Miniaturserie mit Gewinde und einer konstanten 50-Ohm-Impedanz und einem Frequenzbereich von DC bis 11 GHz. Die TNC-Serie teilt ihr Kontaktdesign mit der BNC-Serie und verwendet eine Überwurfmutter mit Gewinde für eine sichere Verbindung und eine höhere Frequenzleistung als die BNC-Serie; diese TNC-Buchsenleiste mit 4-Loch-Flansch hat einen Schnittstellentyp von Pin-Terminal und eine 50-Ohm-Impedanz, die Befestigungsmethode verwendet Schirm/Kontakt-Lot, ihr gerader Körper ist aus Messing mit Nickelüberzug.
