Funkgerät-Empfänger R&S®PR300

digitalGNSSÜberwachung

Kurzbeschreibung

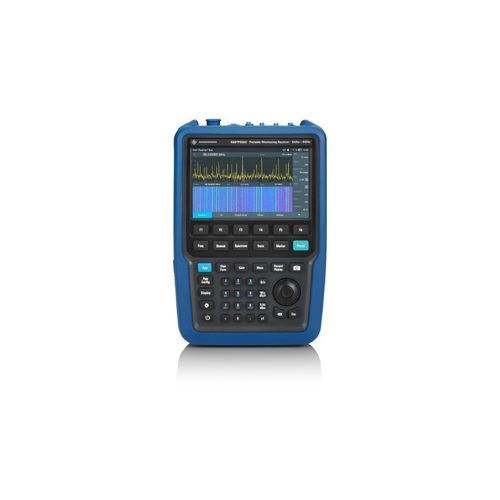

Der R&S®PR300 ist ein tragbarer Empfänger für Spektrum‑Monitoring und einkanalige Peilung, ausgelegt für Feldeinsätze: Signalerfassung, Störsuche, Peilung und Geolokalisierung. Basisbereich 8 kHz–8 GHz, erweiterbar auf 20 GHz bzw. 33 GHz mittels Handantennen/Downconvertern. Unterstützt bis zu 125 MHz Echtzeitbandbreite (Option) und segmentierte Scans bei handlicher Bauform.

Hauptmerkmale

• Betriebsbereich: 8 kHz–8 GHz (erweiterbar auf 20 GHz / 33 GHz mit Antennen‑Downconvertern)
• Echtzeitbandbreite: bis zu 125 MHz (Option R&S®PR300‑ZS)
• Panoramascan‑Geschwindigkeit: >500 GHz/s
• Segmentiertes Scannen: bis zu 4 nicht zusammenhängende Segmente
• Korrelationsinterferometer‑basierte einkanalige Peilung mit <1° Genauigkeit (mit R&S®ADDx07)

Merkmale & Vorteile

• Zweikanaliger digitaler Abwärtsmischer (DDC) und leistungsfähige DSP‑Architektur für gleichzeitiges Monitoring und unterbrechungsfreie Demodulation.
• Parallele Zeit‑ und Frequenzbereichsanalyse (Zero‑Span) und time‑gated Spectrum für TDD‑Netze.
• Segmentierte Scans zur dauerhaften Überwachung nicht zusammenhängender Bänder.
• Verschiedene Scanmodi (PSCAN, HSCAN, FSCAN, MSCAN) mit flexiblen Trigger‑Optionen.
• Aufzeichnung/Wiedergabe von Spektraltraces, Messergebnissen und Audio; Mapping/Geotagging mit Triangulation.
• Softwareoptionen für Polychrom‑Anzeige, Störsignal‑Analyse, Modulations‑ und Spektralmessungen, GNSS‑Timestamping und Feldstärkemessung.

Verfügbares Modell
R&S®PR300 — Bestellnr.: 4502.8896.02 | Peilantenne: ja | Automatische Peilung: ja | Unterstützt korrelationsinterferometer‑basierte einkanalige Peilung mit <1° Genauigkeit in Verbindung mit R&S®ADDx07.

Verfügbare Optionen (Auszug)

• R&S®PR300‑PS (4502.8950.02) — Panorama Scan: schneller Vollbereichs‑Scan.
• R&S®PR300‑PC (4502.8967.02) — Polychrome Spectrum: farbkodierte Häufigkeitsdarstellung.
• R&S®PR300‑DF (4502.8996.02) — DF‑Option: korrelatives Interferometer, einkanalige Peilung.
• R&S®PR300‑IR (4502.9040.02) — Aufzeichnung und Wiedergabe von Traces.
• R&S®PR300‑IA (4502.9011.02) — Automatische Störsignal‑Analyse.
• R&S®PR300‑MM (4502.9057.02) — Modulationsmessungen (ITU‑konform).
• R&S®PR300‑MAP (4502.8980.02) — Mapping und Geotagging.
• R&S®PR300‑SPM (4502.9063.02) — Spektralmess‑Tools.
• R&S®PR300‑GNSS (4502.9086.02) — Interne GNSS‑Option mit Zeitstempel.
• R&S®PR300‑FS (4502.8973.02) — Feldstärkemessung.
• R&S®PR300‑ZS (4502.9028.02) — Zeitbereichsmessung (bis 125 MHz RTBW).
• R&S®PR300‑VSF (4502.9092.02) — Basisband‑Video‑Spektrum und Frequenzzähler.

Handheld‑Antennen (Auswahl)

• R&S®HE400 — Handantennen‑Richtantenne 8 kHz–8 GHz; schaltbarer LNA, elektronischer Kompass, GNSS; automatische Modulerkennung.
• R&S®HE400DC — Handrichtantenne mit Downconverter: erweitert Empfang bis 20 GHz.
• R&S®HE800‑DC30 — Handrichtantenne mit Downconverter: erweitert Empfang bis 33 GHz.

Peilantennen (Auswahl)

• R&S®ADD207 / ADD207P — Kompakte UHF/SHF Peilantenne: 600 MHz–6 GHz (Fahrzeugdach oder Stativmontage).
• R&S®ADD307 — Zusammenlegbare VHF/UHF Peilantenne: 20 MHz–690 MHz.
• R&S®ADD317 — VHF/UHF Peilantenne zur Mastmontage: 20 MHz–690 MHz.

Technische Spezifikationen

• Betriebsfrequenzbereich: 8 kHz–8 GHz (erweiterbar mit Downconvertern auf 20/33 GHz)
• Echtzeitbandbreite: bis zu 125 MHz (Option)
• Panoramascan‑Geschwindigkeit: >500 GHz/s
• Segmentiertes Monitoring: bis zu 4 nicht zusammenhängende Segmente
• Peilung: einkanalige CI‑basierte Peilung, Genauigkeit <1° mit R&S®ADDx07
• Digitale Architektur: zweikanaliger DDC und leistungsfähiger DSP
• Scanmodi: PSCAN, HSCAN, FSCAN, MSCAN
• Einsatzbereiche: Spektrumüberwachung, Störungsortung, Peilung, Geolokalisierung, Feldinspektionen
