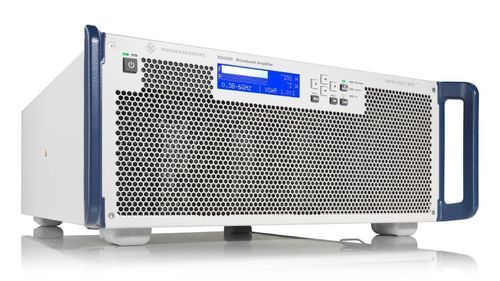

Signalverstärker R&S®BBA300

LeistungRFMikrowellen

Überblick
Die R&S®BBA300 Familie ist eine Halbleiter‑Breitbandverstärkerserie für kritische HF‑Testumgebungen (EMV, OTA‑Koexistenz, Produktvalidierung, HF‑Komponententests). Modelle decken durchgehende Frequenzbereiche von 380 MHz bis 18 GHz ab und bieten skalierbare P1dB‑Ausgangsleistungen bis zu 1000 W abhängig von der Konfiguration. Das System ist modular und als Single‑, Dual‑ oder Multiband‑Lösung konfigurierbar.

Wesentliche Fakten

• Durchgehende HF‑Sweeps über ultrabreite Frequenzbereiche bis 18 GHz
• HF‑Ausgangsleistung (P1dB) bis 1000 W (modellabhängig)
• Unterstützt Amplituden-, Frequenz-, Phasen‑, Puls‑ und komplexe OFDM‑Modulationen
• Hohe Fehlanpassungstoleranz (Betrieb bis VSWR 6:1)
• Flexible, skalierbare Konfigurationen mit erweiterbarer Frequenz und Leistung

Merkmale & Vorteile
Hervorragende HF‑Leistung
Breitbandverstärkung von 380 MHz bis 18 GHz mit Ausgangsoptionen bis 1000 W. Deckt EMV‑Bänder und gängige drahtlose Standards (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee) ab. Unterstützt schmale CW‑Signale und breitbandige OFDM‑Signale. Typische Rauschleistungsdichte bis −110 dBm/Hz und Oberwellen um −25 dBc reduzieren Ausbleichungen in Nebenträgern und sichern gute Übertragungscharakteristiken.

Abstimmbarer Verstärker
Softwareoption R&S®BBA300-PK1 erlaubt das Verschieben des Arbeitspunkts zwischen Klasse A und AB zur Optimierung von Linearität, Pulssignalerzeugung oder maximaler HF‑Ausgangsleistung sowie zur Erhöhung der Fehlanpassungstoleranz.

Hohe Verfügbarkeit
RF‑Design und Schutzkonzepte ermöglichen zuverlässigen Dauerbetrieb auch bei fehlangepassten Lasten (Toleranz bis VSWR 6:1). Periodische Anpassung des Biasstroms kompensiert Bauteilalterung und reduziert Ausfallzeiten.

Flexibel, konfigurierbar
Kompakte modulare 19"‑Plug‑in‑Einheiten erlauben die Integration in Racks. Frequenzbereich und Leistung sind konfigurierbar und erweiterbar; Schaltoptionen ermöglichen das Kombinieren von Verstärkern und das Bilden multibandiger Systeme.

Intelligente Steuerung
Moderne Softwareplattform mit rollenbasierter GUI. Standard‑Ethernet‑Schnittstelle mit SCPI‑Fernsteuerung; SNMP optional. Optionsschlüssel ermöglichen Frequenz‑Erweiterung, Hochleistungsmodus, Arbeitspunkt‑Anpassung und weitere lizenzierbare Funktionen.

Verfügbare Modelle (Auszug)
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W

Anwendungen

• EMV‑Prüfungen und regulatorische Tests
• OTA‑Koexistenz‑ und Antennentests
• Produktvalidierung und Produktionsintegration
• HF‑Komponententests, F&E‑Labore und Prüfumgebungen

Technische Spezifikationen

• Frequenzbereich: 380 MHz bis 18 GHz (modellabhängig)
• HF‑Ausgangsleistung (P1dB): modellabhängig, bis zu 1000 W
• Rauschleistungsdichte: bis −110 dBm/Hz (typ.)
• Oberwellen: typ. ≈ −25 dBc
• Unterstützte Modulationen: AM, FM, PM, Puls, komplexe OFDM‑Signale
• Fehlanpassungstoleranz: Volle Ausgangsleistung bis VSWR 6:1
• Schnittstellen: Ethernet (SCPI); SNMP optional; GUI mit rollenbasiertem Zugriff
• Modularität: kompakte 19"‑Plug‑in‑Einheiten; skalierbare Single/Dual/Multiband‑Systeme
• Schutzkonzepte: zyklische Bias‑Anpassung, intelligente Schutzfunktionen
• Softwareoptionen: R&S®BBA300‑PK1 (Arbeitspunkt‑Tuning) und weitere lizenzierbare Funktionen
