RF-Schaltmatrix R&S®OSP

Halbleiterelektromechanischdigital

Produktübersicht

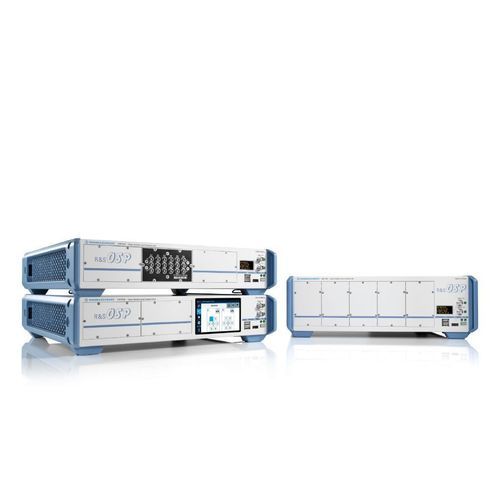

Die modulare R&S®OSP Offene Schalt- und Steuerplattform ist für HF-Schalt- und Steueraufgaben ausgelegt. Sie ist als kompakte 2 HE-Modelle (R&S®OSP220, R&S®OSP230) und als größeres 3 HE-Modell (R&S®OSP320) erhältlich und deckt Anwendungen vom Labortisch bis zur Rack-Integration in komplexen Testsystemen ab. Die Plattform nimmt RF-Relais-, SSR-, Digital-I/O- und Hilfs-Module auf und lässt sich für verteilten bzw. entfernten Betrieb vernetzen.

Hauptmerkmale

• Modulare Plattform für reproduzierbare HF-Schaltungen und automatisierte Testabläufe
• Kompakte 19"-Einheiten in 2 HE und 3 HE
• Elektromechanische HF-Relaismodule bis 67 GHz, SSR-Module bis 43,5 GHz
• Erweiterbar über Ethernet und Satellitenbox (R&S®OSP‑B200S2) für dezentrale Setups
• Lokale und entfernte Bedienung über integrierte Web-GUI; Touchscreen am OSP230, optional am OSP320

Modelle und Betrieb

• R&S®OSP220: kompaktes 2 HE-Grundgerät
• R&S®OSP230: kompaktes 2 HE-Grundgerät mit Touchscreen für manuelle Bedienung
• R&S®OSP320: größeres 3 HE-Grundgerät mit optionalem Monitor-/Touch-Modul
• Alle Modelle nutzen eine leistungsfähige CPU mit LINUX® und bieten eine browserbasierte Web-GUI für lokalen oder entfernten Betrieb; externe Tastatur/Maus und HDMI-Monitor werden unterstützt

Module und Optionen
Die Plattform akzeptiert verschiedene Modultypen zur Erstellung applikationsspezifischer Schaltlösungen. Module und Optionen umfassen:

• Universelle elektromechanische HF-Relaismodule (N-Relays) DC–12,4 GHz
• Elektromechanische HF-Relaismodule bis 18 GHz, 26,5 GHz, 40 GHz, 50 GHz und 67 GHz
• Halbleiter-Relaismodule (SSR) bis 43,5 GHz, Digital-E/A- und Multiplexer-Module
• Hilfs-Module wie RF-Dämpfer und spezielle Systemmodule
• Modul-Kit für Standardanpassungen
• Satellitenbox R&S®OSP‑B200S2 für entfernte Bedienung und kürzere HF-Kabel

Bedienung, Pfad- und Triggerfunktionen

• Web-GUI für Schalten, Pfaddefinition und manuelle Bedienung; GUI passt sich automatisch an Monitorauflösung an
• Pfadsteuerung: Relaiszustände kombinieren, um Pfade zu definieren; Pfadsyntax in SCPI kopierbar für effiziente Programmierung
• Trigger-Funktion für schnelle und präzise Schaltvorgänge; Hardware-Trigger und vier Triggerarten: Single, Toggle, Sequenced, Addressed
• Mit SSR-Modulen können externe Trigger Schaltvorgänge bis zu 1000× schneller als über LAN ermöglichen; manueller Trigger für Debugging
• Trigger-Konfiguration per SCPI und Touchscreen; GUI zeigt minimales Triggerintervall und maximale Triggerfrequenz

Anwendungen
R&S®OSP ist für Produktion, Prüflabore und Entwicklungsumgebungen vorgesehen, die zuverlässige und automatisierte HF-Schalt- und Steuerfunktionen benötigen. Typische Anwendungen: EMC-Prüfsysteme, HF-Routing für Generatoren/Verstärker, Multiplexing von Vorwärts-/Rückwärts-Signalen und Interlock-Prüfung.

Technische Daten (Auszug)

• Schnittstellen (Front): USB für Tastatur/Maus/USB-Stick – 2 × USB 2.0 Typ A; HDMI™ für externen Monitor – 1 × HDMI™ Buchse; Touchscreen: OSP230: 1; OSP320: optional (R&S®OSP-B300M); Externe Trigger I/O: BNC (2); Statusanzeige (TCP/IP-Adresse) auf OSP220 und OSP320
• Schnittstellen (Rear): USB 3.0 Typ A (1); LAN: Ethernet RJ-45 10/100 Mbit/s (1); Geschützter Speicherslot: micro-SD (1)
• Zusätzliche Trigger-Schnittstelle: 4-bit D-Sub 9 male auf OSP320 (1)
• Umweltbedingungen: Betriebstemperatur 0 °C bis +50 °C; Lagerung −25 °C bis +70 °C; Damp heat +40 °C, 90 % rel. Luftfeuchte (EN 60068-2-30); Einsatzhöhe 0–4600 m
• Mechanische Belastbarkeit: Vibration sinusoidal 5–55 Hz (0,3 mm), 55–150 Hz (0,5 g) EN 60068-2-6; Random 10–300 Hz 1,2 g RMS EN 60068-2-64; Schock 40 g EN 60068-2-27 / MIL-STD-810E
• Stromversorgung: 100–240 V AC (±10 %), 50–60 Hz (±10 %); Max. Eingangsleistung 1,5 A–3,6 A (max. 310 VA); Nennleistung ohne Module < 25 W
• Abmessungen (B × H × T): OSP220 / OSP230: 444,7 mm × 107,6 mm × 471,9 mm (2 HE); OSP320: 444,7 mm × 152,05 mm × 471,9 mm (3 HE); Einbautiefe 425 mm (ohne Module)
• Gewicht (ohne Module): OSP220 ≈ 6,85 kg; OSP230 ≈ 6,95 kg; OSP320 ≈ 7,95 kg
• Betriebssystem: LINUX®
• Zertifikate: EU (CE, RoHS), China, Kanada, USA, Korea
