Digitaler Rekorder R&S®IQW

universellfür PCLabor

Überblick

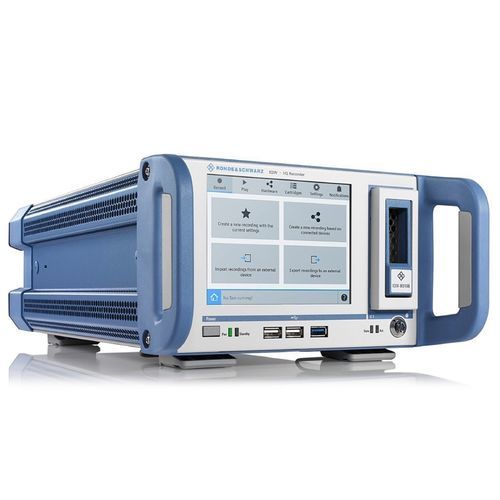

Der R&S®IQW Breitband-I/Q-Datenrekorder zeichnet Breitband-I/Q-Datenströme in Echtzeit auf, speichert sie und gibt sie wieder. Er eignet sich für reproduzierbare Laborprüfungen mit Live-HF-Szenarien und verringert den Aufwand für Feldtests.

Hauptmerkmale

• Teilexport aufgezeichneter I/Q-Daten
• Kontinuierliche Wiedergabe aufgezeichneter I/Q-Daten
• Nachverarbeitung mit R&S®VSE Vector Signal Explorer

Merkmale & Vorteile

• Breitband-Aufzeichnung — Aufzeichnungs- und Wiedergabebandbreite bis zu 1000 MHz (je nach Systemkonfiguration)
• Präzise Datenverarbeitung — I/Q-Wortgröße 12 oder 16 Bit je nach Bandbreite; Abtastrate bis 1200 Msample/s (komplex)
• Große Speicherkapazität — Server-grade SSD-Memory-Packs: 3,2 Tbyte, 6,4 Tbyte und 15 Tbyte (R&S®IQW-BD115). Mit 15 Tbyte ca. 65 Minuten Aufnahmezeit bei 1000 MHz (länger bei reduzierter Bandbreite)
• Flexible Schnittstellen — HS Digital I/Q (Vollduplex, QSFP+, 40 Gbit/s), USB 3.0/2.0, LAN (Ethernet 10/100/1000 Mbit/s), GPS-Antennenanschluss, BNC-Anschlüsse
• Geführte Bedienung — Aufnahme-/Wiedergabe-Wizard und Touchscreen-GUI für schnelle Inbetriebnahme

Verfügbare Modelle

• R&S®IQW100 — bis zu 100 MHz (erweiterbar auf 200 MHz)
• R&S®IQW — bis zu 512 MHz
• R&S®IQW1000 — bis zu 1000 MHz

Optionen & Zubehör

• Memory-Packs: 3,2 Tbyte (R&S®IQW-BC103), 6,4 Tbyte (R&S®IQW-BD106), 15 Tbyte (R&S®IQW-BD115)
• Schnittstellenkarte R&S®IQW-B40G (2×10 Gbit/s und 40 Gbit/s)
• Import/Export- und GPS-Optionen: R&S®IQW-K110, R&S®IQW-K112, R&S®IQW-K200
• Zubehör: R&S®DIGIQ-HS Kabel (3 m), R&S®IQW-Z19 19" Rack-Adapter

Konnektivität & kompatible Geräte

• I/Q-Datenquelle für Aufzeichnung: R&S®FSW, R&S®FSWT
• Daten-Sink für Wiedergabe: R&S®SMW200A, R&S®SMM100A, R&S®SMBV100B, R&S®SGT100A
• Fernsteuerung über LAN; Hochgeschwindigkeits-I/Q-Transfer via QSFP+

Technische Daten

• HF-Bandbreite (mit R&S®FSW und/oder R&S®SMW200A): bis zu 1000 MHz
• I/Q-Wortgröße: 12 oder 16 Bit (je nach Bandbreite)
• Abtastrate (R&S®IQW): 1200 Msample/s (Oversampling-Faktor 1,25/Hz), komplex
• HS Digital I/Q-Schnittstelle: Vollduplex, QSFP+, 40 Gbit/s
• Display: 5,7" TFT-Farbdisplay mit Touchscreen, 640 × 480 Pixel
• USB: 4 × USB 2.0, 3 × USB 3.0
• LAN (Fernsteuerung): Ethernet 10/100/1000 Mbit/s
• Netzteil: AC 100 V bis 240 V (±10 %), ≤ 150 VA
• Abmessungen (B × H × T): 249 mm × 150 mm × 451 mm
• Rackmontage: ½ 19", 3 HE
• Gewicht: 6,3 kg
• Betriebstemperatur: 0 °C bis +40 °C; Lagerung: −20 °C bis +70 °C
