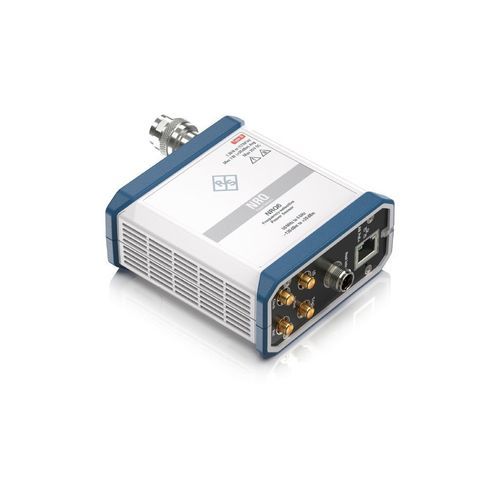

Mikrowellen-Leistungssensor R&S®NRQ6

Spitzenwert

Übersicht
Der R&S®NRQ6 ist ein empfängerbasierter, frequenzselektiver Leistungsmesskopf für bandbegrenzte Leistungsmessungen von 50 MHz bis 6 GHz mit einem Pegelbereich von –130 dBm bis +20 dBm. Er verbindet großen Dynamikbereich und hohe Messgeschwindigkeit mit erweiterten Messmodi (Trace, ACLR, ultraschnell getriggerte Pulse) und lässt sich über Optionen für I/Q‑Erfassung, schnelles Power‑Servoing und phasenkohärente Mehrkanal‑Messungen erweitern.

Hauptmerkmale

• Frequenzbereich: 50 MHz bis 6 GHz
• Leistungsmessbereich: –130 dBm bis +20 dBm
• Typische Messbandbreite: bis zu 100 MHz (Zero‑IF‑Optionen bis 400 MHz)
• Optionale I/Q‑Schnittstelle für Vektor‑Signalerfassung
• Optionale phasenkohärente Mehrkanalmessungen

Produktbeschreibung
Der R&S®NRQ6 nutzt Empfängertechnik, um sehr präzise und schnelle Leistungsmessungen jenseits der Möglichkeiten herkömmlicher Diodensensoren zu liefern. Unterstützt werden Continuous‑Average‑Messungen, Trace‑ und ACLR‑Messungen sowie ultraschnell getriggerte Pulsmessungen. Optionen ermöglichen I/Q‑Ausgabe zur externen Demodulation, den Einsatz als RF‑Frontend in Messketten sowie die Integration in automatisierte Power‑Servo‑Setups.

Merkmale & Vorteile

• Empfängerbasierte Architektur für schnelle Messungen bei sehr niedrigen Pegeln
• Continuous‑Average‑Leistungsmessung bis –130 dBm
• Trace‑ und ACLR‑Messfunktionen zur Spektralanalyse
• I/Q‑Datenerfassung (optional) für Vektor‑Signal‑Analysen
• Phasenkohärente Messungen (optional) für phasenvergleichende Mehrkanal‑Messungen
• Ultraschnell getriggerte Pulsmessungen für Komponententests

Einfache Bedienung

• Intuitive Web‑GUI und Hardware‑Schnittstellen
• Autoset‑Funktionen und automatische Frequenznachführung
• Spektrum/Trace‑Anzeige zur schnellen Signalprüfung
• Netzwerkschnittstelle für Fernsteuerung und Datenübertragung

I/Q‑Datenerfassung
Mit der Option R&S®NRQ6‑K1 kann der Messkopf als eigenständiges RF‑Frontend zur Erfassung von I/Q‑Daten eingesetzt werden. Erfasste I/Q‑Ströme lassen sich per SCPI auslesen und in kompatibler Software (z. B. R&S®VSE) extern demodulieren und analysieren oder aufzeichnen.

Schnelles Power‑Servoing
Die Option R&S®NRQ6‑K2 stellt über Trigger‑Connectoren einen dedizierten seriellen Kommunikationskanal für Power‑Servo‑Regelungen (z. B. mit R&S®SGT100A) bereit. Typische Regelzeiten in Komponententestanwendungen liegen bei etwa 1 ms bis 1,5 ms zur schnellen Stabilisierung der Ausgangsleistung.

Phasenkohärente Messungen
Die optionale phasenkohärente Betriebsart (R&S®NRQ6‑K3) etabliert eine Primary/Secondary‑Beziehung zwischen mehreren Messköpfen zur Verteilung von LO, Takt und Triggern. Damit sind synchrone Mehrkanal‑HF‑Phasenmessungen mit sehr geringer typischer Unsicherheit möglich (z. B. ≈0,1° bei −60 dBm in Mehrkanal‑Setups).

Verfügbare Modelle (Zusammenfassung)

• R&S®NRQ6 — Frequenzbereich: 50 MHz – 6 GHz; Pegelbereich: –130 dBm bis +20 dBm; Anschluss: N (m); Typische RBW: bis 100 MHz (Zero‑IF‑Optionen verfügbar)

Technische Daten

• Frequenzbereich: 50 MHz bis 6,0 GHz
• Impedanzanpassung (SWR): <1,20 (50–100 MHz), <1,13 (>100 MHz–2,0 GHz), <1,20 (>2,0–6,0 GHz)
• Leistungsmessbereich: –130 dBm bis +20 dBm (RBW‑abhängig)
• Schadensgrenze: max. mittlere Leistung 1 W (+30 dBm) kontinuierlich; max. Peak‑Envelope‑Power 2 W (+33 dBm) für max. 1 µs
• Max. Gleichspannung am Eingang: ±20 V
• HF‑Eingangsdämpfung: 0 dB und 30 dB
• Messunterbereiche: 0 dB → –130 dBm bis –10 dBm; 30 dB → –100 dBm bis +20 dBm
• RBW: SSB‑Modus 10 Hz bis 40 MHz; Zero‑IF (RF ≥ 400 MHz): 50/80/100/400 MHz
• Erfassung / Abtastrate: ca. 119 MHz bis 121 MHz
• DANL und Unsicherheiten: frequenz‑ und temperaturabhängig (Beispiele in der vollständigen Spezifikation)
• Anschlusstyp: N (m)
