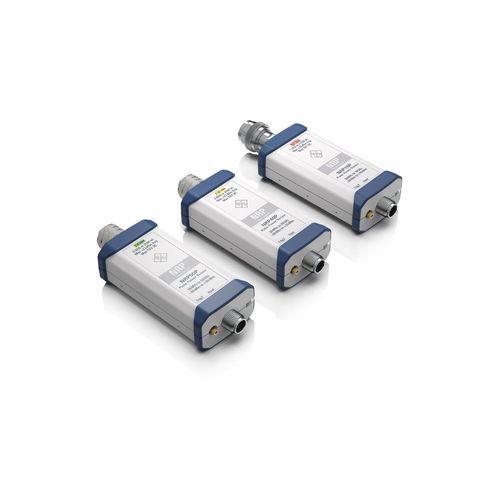

Mikrowellen-Leistungssensor R&S®NRPxxP

Spitzenwert

Überblick
Die R&S®NRPxxP Pulsleistungs-Messköpfe sind Breitband-Leistungsmessköpfe zur Messung von Pulscharakteristika und Ausgangsleistung bei Entwicklung, Produktion, Installation und Wartung von Radarsystemen und -komponenten. Sie bieten eine maximale Videobandbreite von 30 MHz und eine Anstiegs-/Abfallzeit < 13 ns, wodurch Pulsbreiten bis ca. 50 ns messbar sind. Automatische Analysefunktionen und ein hochauflösender Modus reduzieren manuelle Schritte und verbessern die Messreproduzierbarkeit.

Hauptmerkmale

• Maximale Videobandbreite: 30 MHz
• Hohe Abtastkapazität: 80 Msamples/s (Hüllkurvenrekonstruktion)
• Anstiegs-/Abfallzeit: < 13 ns
• Mindestmessbare Pulsbreite: ca. 50 ns
• Automatische Pulsanalyse und statistische Auswertung

Hochauflösender Modus

• Equivalent Time Sampling bei repetitiven Signalen mit Zeitauflösung bis zu 100 ps
• Trace-Modus Auflösung: 12,5 ns für Hüllkurvenrekonstruktion
• Hohe Abtastdichte erforderlich für stark vergrößerte Signalabschnitte

Automatische Pulsanalyse
Die automatische Pulsanalyse ermittelt wichtige Zeit- und Pegelparameter ohne manuelle Marker und berücksichtigt Änderungen der Pulsform.

• Zeitparameter: Anstiegs-/Abfallzeit, Start-/Stoppzeit, Pulsbreite, Duty Cycle, Pulsperiode, Puls-aus-Zeit
• Pegelparameter: Pulsspitze, Pulsbasis, Spitze, Mittelwert, Minimum, Überschwinger (positiv und negativ)

Statistische Analyse
Statistische Auswertung der Amplitudenverteilung rauschähnlicher Signale zur Bestimmung von Hüllkurvenspitzenleistung, Mittelwertleistung und Peak-to-Average-Verhältnis. CCDF-, CDF- oder PDF-Messungen mit 1.000.000 Abtastwerten sind in < 25 ms bei voller Videobandbreite möglich.

Triggersender-Modus
In Kombination mit einem R&S®NRX Grundgerät oder dem R&S®NRP-Z5 Sensor‑Hub kann ein R&S®NRPxxP Messkopf ein internes Trigger-Signal aus dem gemessenen Signal ableiten und damit andere Sensoren synchronisieren.

Verfügbare Modelle (Auszug)
Modell | Bestellnummer | Frequenzbereich | Pegelbereich | Anschlusstyp
R&S®NRP18P | 1444.1190.02 | 50 MHz - 18 GHz | -60 dBm bis +20 dBm | N (m)
R&S®NRP40P | 1444.1290.02 | 50 MHz - 40 GHz | -60 dBm bis +20 dBm | 2.92 mm (m)
R&S®NRP50P | 1444.1390.02 | 50 MHz - 50 GHz | -60 dBm bis +20 dBm | 2.4 mm (m)

Merkmale & Vorteile (Zusammenfassung)

• Maximale Videobandbreite 30 MHz
• Hohe Abtastrate ermöglicht 12,5 ns Zeitauflösung der rekonstruierten Hüllkurve
• Anstiegs-/Abfallzeit < 13 ns; minimale Pulsbreite ~50 ns
• Automatische Messung von bis zu 15 Pulsparametern
• Schnelle statistische Messungen (CCDF/CDF/PDF) mit 1e6 Abtastwerten in < 25 ms
• Triggersender-Modus für synchronisierte Mehrsensor-Konfigurationen

caractéristiques / spécifications techniques

• Brand: Rohde & Schwarz
• Serie / Modellfamilie: R&S®NRPxxP
• Maximale Videobandbreite: 30 MHz
• Anstiegs-/Abfallzeit: < 13 ns
• Mindestmessbare Pulsbreite: ca. 50 ns
• Abtastrate (hohe Kapazität): 80 Msamples/s (Hüllkurvenrekonstruktion, 12,5 ns)
• Equivalent Time Sampling (repetitive Signale): bis zu 100 ps Zeitauflösung
• Trace-Modus Zeitauflösung: 12,5 ns
• Automatische Pulsanalyse: bis zu 15 Zeit- und Pegelparameter
• Statistische Analyse: CCDF / CDF / PDF mit 1.000.000 Abtastwerten in < 25 ms bei voller VBW
• Triggersender-Modus: unterstützt mit R&S®NRX oder R&S®NRP-Z5
• Pegelbereich (Beispielmodelle): -60 dBm bis +20 dBm
• Frequenzbereiche (Beispiele): 50 MHz–18 GHz / 50 MHz–40 GHz / 50 MHz–50 GHz
• Anschlusstypen (Beispiele): N (m), 2.92 mm (m), 2.4 mm (m)
• Typische Anzahl automatischer Pulsparameter: 15
